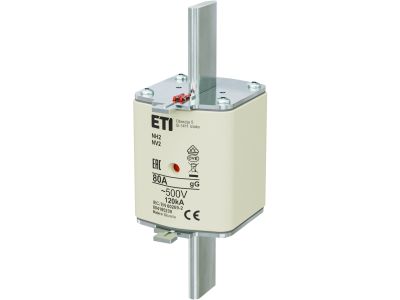

Wkładka bezpiecznikowa (topikowa) NH2 80A gG 500V zwłoczna | 004185239 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 80A gG 500V o charakterystyce zwłocznej to kluczowy element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do montażu w gniazdach bezpiecznikowych NH2, zapewnia niezawodną ochronę instalacji niskonapięciowych o napięciu do 500V.

• Charakterystyka gG: Zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami – uniwersalne rozwiązanie do większości zastosowań w instalacjach przemysłowych i budynkowych.
• Prąd znamionowy 80A: Przeznaczona do obwodów o maksymalnym prądzie roboczym 80 amperów, idealna do zabezpieczania linii zasilających silniki, transformatory lub duże grupy odbiorników.
• Napięcie znamionowe 500V: Kompatybilna z instalacjami o napięciu do 500V AC, spełnia wymagania norm dla sieci niskiego napięcia.
• Typ NH2: Standardowe gniazdo bezpiecznikowe NH2 zapewnia pewne i stabilne połączenie elektryczne, minimalizujące ryzyko obluzowania lub przegrzewania.
• Zwłoczna charakterystyka działania: Opóźnione reagowanie na krótkotrwałe przeciążenia chroni urządzenia wrażliwe na krótkie impulsy prądowe, jednocześnie szybko wyłączając obwód w przypadku zwarcia.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2 dotyczących bezpieczników niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2 80A gG 500V znajduje szerokie zastosowanie w instalacjach, gdzie wymagane jest skuteczne zabezpieczenie przed przeciążeniami i zwarciami.

• Zabezpieczanie linii zasilających w rozdzielnicach głównego napięcia (np. w budynkach przemysłowych, biurowcach, halach produkcyjnych).
• Ochrona obwodów zasilających maszyny i urządzenia elektryczne o dużym poborze mocy (silniki, transformatory).
• Stosowanie w układach rozdziału energii w instalacjach elektrycznych o napięciu do 500V AC.
• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w dużych obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Wkładkę należy wsunąć w gniazdo NH2 do momentu wyraźnego zablokowania. Przed ponownym załączeniem należy upewnić się, że obwód nie jest obciążony, a wszystkie elementy są prawidłowo zamocowane. Nigdy nie należy stosować wkładek o innym prądzie znamionowym niż zalecany – grozi to uszkodzeniem instalacji lub pożarem. Regularnie sprawdzaj stan wkładki i gniazda pod kątem śladów przegrzewania lub zużycia.

FAQ

• Czym charakterystyka zwłoczna różni się od szybkiej? Charakterystyka zwłoczna (gG) reaguje z opóźnieniem na krótkotrwałe przeciążenia, chroniąc urządzenia wrażliwe na chwilowe wzrosty prądu (np. silniki indukcyjne podczas rozruchu). Charakterystyka szybka (gF) działa natychmiastowo, idealna do ochrony elektroniki.
• Czy wkładka NH2 80A nadaje się do zabezpieczania obwodów 230V? Tak, wkładka NH2 80A 500V jest kompatybilna z instalacjami o napięciu 230V, 400V i 500V AC.
• Jaki jest maksymalny prąd zwarciowy, jaki może wytrzymać wkładka? Maksymalny prąd zwarciowy nie został określony w danych produktu. Zaleca się sprawdzenie parametrów gniazda bezpiecznikowego NH2 oraz normy PN-EN 60269-2 w celu doboru odpowiedniej wkładki do konkretnego zastosowania.
