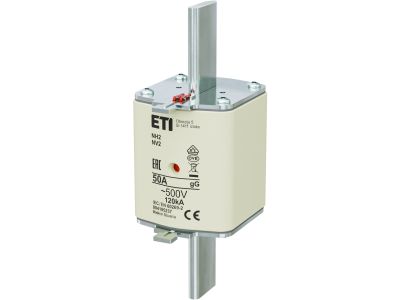

Wkładka bezpiecznikowa (topikowa) NH2 50A gG 500V zwłoczna | 004185237 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 50A o charakterystyce zwłocznej gG i napięciu znamionowym 500V to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do montażu w podstawach bezpiecznikowych NH2, zapewnia szybką reakcję w razie awarii, chroniąc cenne urządzenia i instalację. Charakterystyka zwłoczna gG gwarantuje odporność na krótkotrwałe przeciążenia, minimalizując ryzyko niepotrzebnego wyzwalania.

• Charakterystyka zwłoczna gG: Zapewnia selektywność działania – opóźnienie reakcji na chwilowe przeciążenia, jednocześnie szybkie przerwanie obwodu przy zwarciu.
• Prąd znamionowy 50A: Przeznaczona do obwodów o maksymalnym obciążeniu do 50A, zapewniając niezawodną ochronę przewodów i odbiorników.
• Napięcie znamionowe 500V: Kompatybilna z instalacjami niskiego i średniego napięcia, standardowa dla układów rozdzielczych.
• Typ NH2: Uniwersalna konstrukcja pasująca do większości podstaw bezpiecznikowych NH2, ułatwiająca montaż i wymianę.
• Wysoka niezawodność: Wytrzymała konstrukcja mechaniczna i termiczna gwarantuje długotrwałą pracę w warunkach przemysłowych i instalacjach energetycznych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 50A 500V spełnia wymagania normy PN-EN 60269-1 dla bezpieczników niskonapięciowych, w tym charakterystykę gG. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH2 50A 500V zwłoczna znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe – zapobiega uszkodzeniom wynikającym z przeciążeń.
• Rozdzielnice niskiego i średniego napięcia – kluczowy element systemu zabezpieczeń.
• Instalacje budynków użyteczności publicznej i przemysłowych – zapewnienie bezpieczeństwa użytkowania.
• Ochrona linii zasilających duże odbiorniki (np. silniki, piece) – charakterystyka zwłoczna gG minimalizuje ryzyko niepotrzebnych wyłączeń.

Wskazówki Montażowe

Wymiana wkładki bezpiecznikowej powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że wkładka i podstawa są czyste i nieuszkodzone. Wkładkę należy włożyć w podstawę NH2, dociskając ją lekko, aż do zatrzaśnięcia. Po montażu należy sprawdzić poprawność połączenia i brak zwarć. Nigdy nie należy wymieniać wkładki pod napięciem.

FAQ

• Jaka jest różnica między charakterystyką zwłoczną gG a szybką gF? Charakterystyka gG (zwłoczna) jest odporna na chwilowe przeciążenia i nadaje się do ochrony kabli i silników. Charakterystyka gF (szybka) reaguje natychmiastowo na każde przeciążenie – stosowana głównie do ochrony urządzeń elektronicznych.
• Czy wkładka NH2 50A 500V nadaje się do instalacji 230V? Tak, napięcie znamionowe 500V gwarantuje kompatybilność z instalacjami 230V i 400V, co czyni ją uniwersalnym rozwiązaniem.
• Jak dobrać wkładkę do obwodu o innym prądzie? Dobór wkładki powinien być zgodny z maksymalnym prądem obwodu (np. 40A, 63A) oraz charakterystyką (gG, gF) – zaleca się konsultację z dokumentacją techniczną lub projektem instalacji.
