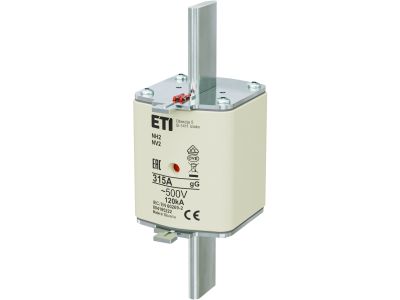

Wkładka bezpiecznikowa (topikowa) NH2 315A gG 500V zwłoczna | 004185222 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 315A gG 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. Produkt charakteryzuje się rozmiarem NH2, co jest standardem w przemysłowych systemach rozdziału energii. Prąd znamionowy o wartości 315 A pozwala na obsługę obwodów o dużym obciążeniu, zapewniając jednocześnie wysoką selektywność zadziałania. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) oznacza, że wkładka chroni zarówno przed prądami przeciążeniowymi, jak i zwarciowymi, co czyni ją uniwersalnym rozwiązaniem w szafach rozdzielczych i złączach kablowych.

• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed zniszczeniem.
• Niskie straty mocy: Zastosowanie wysokiej jakości materiałów przewodzących minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.
• Solidna konstrukcja: Korpus wykonany ze steatytu wykazuje wysoką odporność termiczną i mechaniczną.
• Wskaźnik zadziałania: Wyraźny indykator pozwala na szybką identyfikację uszkodzonego elementu bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co potwierdza jej parametry techniczne w zakresie charakterystyk czasowo-prądowych oraz zdolności zwarciowej. Posiada certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku Unii Europejskiej.

Zastosowanie

Wkładka topikowa NH2 315A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów przed skutkami przeciążeń w instalacjach o dużym poborze mocy.
• Zastosowania w układach napędowych i sterowniczych, gdzie wymagana jest charakterystyka zwłoczna.
• Montażu w podstawach bezpiecznikowych oraz rozłącznikach bezpiecznikowych listwowych i skrzynkowych.

Wskazówki Montażowe

Podczas montażu wkładki NH2 315A należy przestrzegać zasad bezpieczeństwa i higieny pracy przy urządzeniach elektrycznych. Wkładkę należy instalować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do wkładek topikowych), aby zminimalizować ryzyko porażenia prądem. Przed montażem należy upewnić się, że zaciski podstawy bezpiecznikowej są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się styków. Należy również zweryfikować, czy prąd znamionowy wkładki (315 A) oraz napięcie znamionowe (500 V) są zgodne z parametrami chronionego obwodu.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka ogólnego przeznaczenia, która zapewnia pełnozakresową ochronę przed przeciążeniami i zwarciami.
• Czy wkładkę można stosować w obwodach prądu stałego? Standardowo wkładka dedykowana jest do obwodów prądu przemiennego (AC) o napięciu do 500 V. W przypadku prądu stałego (DC) należy skonsultować się z kartą katalogową producenta w celu weryfikacji dopuszczalnego napięcia DC.
• Czy rozmiar NH2 jest kompatybilny z każdą podstawą NH2? Tak, wymiary zewnętrzne wkładki są znormalizowane, co pozwala na jej montaż w dowolnej standardowej podstawie bezpiecznikowej rozmiaru 2.
