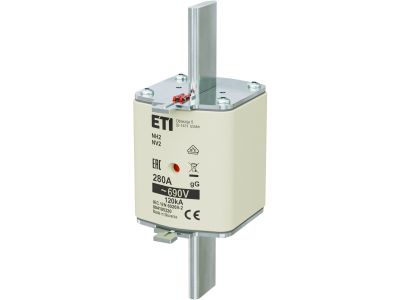

Wkładka bezpiecznikowa (topikowa) NH2 280A gG 690V zwłoczna | 004185320 Eti

Alternatywny kod produktu: NH2 gG 280A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 280A gG 690V (symbol 004185320) to zwłoczna wkładka topikowa przeznaczona do zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 280 A i napięciu 690 V AC zapewnia bezpieczną pracę w instalacjach przemysłowych o znacznym obciążeniu. Charakterystyka gG (zwłoczna) pozwala na chwilowe przepięcia prądowe, np. przy rozruchu silników, bez zbędnego wyłączania.

• Prąd znamionowy 280 A: Zapewnia ochronę obwodów o dużym poborze mocy, minimalizując ryzyko uszkodzenia przewodów i urządzeń.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w sieciach niskiego napięcia o podwyższonym napięciu, typowo w przemyśle.
• Charakterystyka gG (zwłoczna): Wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silników), a jednocześnie skutecznie przerywa zwarcia.
• Wielkość NH2: Standardowa obudowa bezpiecznikowa do zastosowań w rozdzielnicach przemysłowych, łatwa w wymianie.
• Zastosowanie w obwodach głównych: Idealna do zabezpieczania szyn zbiorczych, transformatorów, rozdzielnic głównych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych (seria IEC 60269). Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH2 gG 280A przeznaczona jest do zabezpieczania obwodów elektrycznych w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka niezawodność i zdolność wyłączania dużych prądów zwarciowych.

• Zabezpieczanie szyn zbiorczych i rozdzielnic głównych
• Ochrona transformatorów i zasilaczy przed przeciążeniami i zwarciami
• Stosowanie w obwodach silników o dużym prądzie rozruchowym (zgodnie z charakterystyką gG)
• Zabezpieczanie linii kablowych w instalacjach przemysłowych

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o jego braku. Wkładkę instaluje się w gnieździe bezpiecznikowym odpowiednim do wielkości NH2. Należy stosować się do zaleceń producenta dotyczących momentu dokręcania śrub oraz doboru przekroju przewodów do prądu znamionowego.

FAQ

• Czy wkładka nadaje się do zabezpieczania silników? Tak, charakterystyka gG (zwłoczna) pozwala na przepięcia krótkotrwałe, typowe dla prądów rozruchowych silników. Należy jednak upewnić się, że prąd znamionowy jest odpowiednio dobrany do parametrów silnika.
• Jaki stopień ochrony IP mają wkładki NH2? Same wkładki nie mają przypisanego stopnia IP – zależy on od obudowy (gniazda bezpiecznikowego). W standardowych warunkach w rozdzielnicy przyjmuje się IP20.
• Czy wkładkę można stosować w sieciach 400 V? Tak, napięcie znamionowe 690 V AC jest wyższe, dlatego wkładka jest odpowiednia również do sieci 230/400 V.
