Wkładka bezpiecznikowa (topikowa) NH2 200A gG 500V zwłoczna | 004185226 Eti

Opis i Kluczowe Cechy

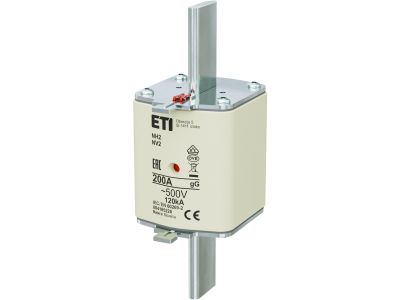

Wkładka bezpiecznikowa topikowa marki ETI, oznaczona numerem katalogowym 004185226, to profesjonalny komponent ochrony instalacji elektrycznych, zaprojektowany do pracy w systemach o napięciu znamionowym do 500V prądu przemiennego (AC). Produkt wykonany jest w standardzie gabarytowym NH2, co odpowiada wielkości 2 w systemie bezpieczników nożowych. Prąd znamionowy wynoszący 200A pozwala na skuteczne zabezpieczanie obwodów o dużym obciążeniu, typowych dla infrastruktury przemysłowej i komercyjnej. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) oznacza, że wkładka chroni urządzenia zarówno przed skutkami zwarć, jak i przeciążeń, zapewniając optymalną zwłokę czasową niezbędną do stabilnej pracy układów o zmiennej dynamice poboru prądu. Korpus wykonany z wysokiej jakości ceramiki oraz miedziane, posrebrzane styki gwarantują niskie straty mocy i doskonałą przewodność elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych punktach rozdziału energii. Wkładka spełnia wymagania normy PN-EN 60269 oraz IEC 60269, które definiują parametry techniczne dla niskonapięciowych bezpieczników topikowych. Posiada certyfikację VDE oraz znak CE, co jest gwarancją bezpieczeństwa i dopuszczenia do użytku na wymagającym rynku europejskim. Wysoka zdolność wyłączania prądu zwarciowego zapewnia ochronę aparatury modułowej oraz kabli przed termicznymi i dynamicznymi skutkami przepływu prądów o ekstremalnych wartościach.

Zastosowanie

Wkładka NH2 200A gG znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia, złączach kablowych oraz szafach sterowniczych. Dzięki swojej charakterystyce gG, doskonale sprawdza się w ochronie kabli i przewodów przed nadmiernym nagrzewaniem, a także jako zabezpieczenie rezerwowe dla aparatury łączeniowej. Może być stosowana w układach zasilania silników (przy odpowiedniej koordynacji zabezpieczeń) oraz w instalacjach fotowoltaicznych i przemysłowych systemach dystrybucji mocy, gdzie wymagana jest wysoka selektywność i pewność zadziałania.

Wskazówki Montażowe

Montaż wkładki topikowej typu NH2 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Do osadzania i wyjmowania wkładki z podstawy bezpiecznikowej lub rozłącznika należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego), potocznie nazywanego kleszczami do bezpieczników, aby zapewnić bezpieczeństwo operatorowi. Przed montażem należy sprawdzić stan techniczny szczęk w podstawie bezpiecznikowej – odpowiedni moment docisku styków jest kluczowy dla uniknięcia nadmiernej rezystancji przejścia, która mogłaby prowadzić do przegrzania i uszkodzenia aparatu. Należy również zweryfikować, czy prąd znamionowy 200A oraz napięcie 500V są zgodne z projektem instalacji i parametrami chronionego obwodu.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka pełnozakresowa, co oznacza, że bezpiecznik chroni zarówno przed przeciążeniami, jak i zwarciami. Jest to najbardziej uniwersalny typ wkładki stosowany w instalacjach ogólnych.
• Czy wkładkę NH2 można zamontować w podstawie NH1? Nie, rozmiary NH (00, 0, 1, 2, 3) różnią się wymiarami fizycznymi i rozstawem styków. Wkładka NH2 wymaga dedykowanej podstawy lub rozłącznika o wielkości 2.
• Czy produkt posiada wskaźnik zadziałania? Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik (tzw. wybijak lub wskaźnik górny), który pozwala na szybką identyfikację przepalonej wkładki bez konieczności użycia przyrządów pomiarowych.
