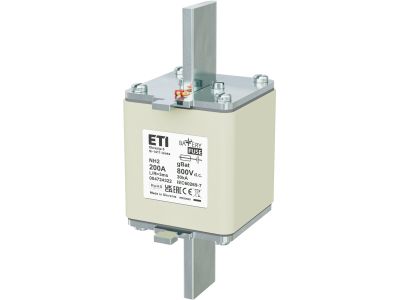

Wkładka bezpiecznikowa (topikowa) NH2 200A gBat 800V DC Magazyny energii | 004724322 Eti

Alternatywny kod produktu: M2 bat 200A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 o symbolu 004724322 to specjalistyczny element zabezpieczający przeznaczony do ochrony akumulatorów i magazynów energii w instalacjach prądu stałego (DC). Dzięki charakterystyce gBat oraz prądowi znamionowemu 200A i napięciu 800V DC zapewnia niezawodną ochronę przed przeciążeniami i zwarciami w wymagających aplikacjach energetycznych. Wkładka wykonana w standardzie NH2, co gwarantuje kompatybilność z typowymi podstawami bezpiecznikowymi stosowanymi w rozdzielnicach.

• Prąd znamionowy 200A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, typowych dla systemów magazynowania energii i baterii.
• Napięcie 800V DC: Przystosowana do instalacji prądu stałego o wysokim napięciu, co jest kluczowe w nowoczesnych magazynach energii.
• Charakterystyka gBat: Specjalnie zaprojektowana do ochrony akumulatorów – bezpiecznik jest odporny na prądy ładowania i rozładowania oraz zapewnia selektywność w układach bateryjnych.
• Wielkość NH2: Standardowa obudowa bezpiecznika umożliwia łatwy montaż w dedykowanych podstawach i rozłącznikach bezpiecznikowych.
• Wkładka topikowa: Prosta i niezawodna konstrukcja wymiany w przypadku zadziałania, co skraca czas przestoju instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Charakterystyka gBat spełnia wymagania stawiane bezpiecznikom do ochrony akumulatorów. Dokładne numery norm należy sprawdzić w karcie katalogowej producenta.

Zastosowanie

Wkładka bezpiecznikowa NH2 gBat doskonale sprawdza się w systemach prądu stałego, gdzie kluczowa jest ochrona źródeł energii oraz selektywność wyłączeń. Polecana do:

• Ochrony baterii akumulatorów w instalacjach fotowoltaicznych i magazynach energii.
• Zabezpieczania obwodów DC w rozdzielnicach przemysłowych i stacjach ładowania.
• Stosowania w systemach UPS i zasilaczach buforowych wymagających bezpieczników o charakterystyce gBat.
• Rozłączników bezpiecznikowych typu NH2 w aplikacjach energetycznych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku NH2, zgodnie z dokumentacją techniczną. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 200A. Nie należy stosować uszkodzonych wkładek. Po wymianie sprawdzić poprawność osadzenia i dokręcenia połączeń.

FAQ

• Jaka jest różnica między charakterystyką gBat a standardową gG? Charakterystyka gBat została zoptymalizowana do ochrony akumulatorów – wytrzymuje większe chwilowe prądy ładowania i rozładowania, co zapobiega niepotrzebnym wyłączeniom. Standardowa gG jest przeznaczona do ogólnych zastosowań.
• Czy ta wkładka może być używana w obwodach prądu przemiennego (AC)? Nie, bezpiecznik jest przeznaczony wyłącznie do prądu stałego (DC) o napięciu do 800V. Stosowanie w AC może prowadzić do niewłaściwego działania.
• Jaki jest stopień ochrony IP samej wkładki? Stopień ochrony zależy od zastosowanej podstawy/rozdzielnicy. Wkładka jako element wewnętrzny nie posiada własnego IP. Należy stosować osprzęt o odpowiedniej szczelności.
