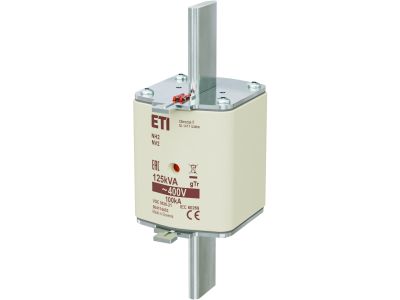

Wkładka bezpiecznikowa (topikowa) NH2 180A gTr 400V 125kVA transformatorowa | 004114403 Eti

Alternatywny kod produktu: NH2 gTr 180A/400V 125kVA

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 o prądzie znamionowym 180 A i charakterystyce gTr, przeznaczona do zabezpieczania transformatorów o mocy do 125 kVA przy napięciu 400 V AC. Produkt oznaczony symbolem 004114403, dedykowany do montażu w podstawach bezpiecznikowych NH2. Zapewnia selektywną ochronę przed skutkami zwarć i przeciążeń w obwodach transformatorowych.

• Charakterystyka gTr (transformatorowa): Opóźnione działanie umożliwia przepływ prądów udarowych (np. przy załączaniu transformatora) bez zbędnego wyłączania, jednocześnie skutecznie przerywając zwarcia.
• Prąd znamionowy 180 A: Odpowiedni do zabezpieczania transformatorów o mocy do 125 kVA w sieciach 400 V AC, zapewniając bezpieczną pracę bez ryzyka przegrzania.
• Napięcie znamionowe 400 V AC: Przystosowany do standardowych instalacji niskiego napięcia, zgodny z wymaganiami sieci trójfazowych.
• Wielkość NH2: Uniwersalny format wkładek nożowych, kompatybilny z podstawami bezpiecznikowymi i rozłącznikami bezpiecznikowymi zgodnymi z normą DIN.
• Moc transformatora 125 kVA: Dedykowany do zabezpieczania transformatorów o tej mocy, co ułatwia dobór wkładki bez konieczności dodatkowych obliczeń.

Zgodność z Normami

Wkładka spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt zgodny jest ze standardem DIN dla wkładek bezpiecznikowych wielkości NH, zapewniając bezpieczeństwo i niezawodność w instalacjach przemysłowych oraz rozdzielnicach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH2 gTr 180 A znajduje zastosowanie przede wszystkim w obwodach zasilających transformatory suche i olejowe, gdzie wymagana jest charakterystyka opóźniona. Stosowana jest również w rozdzielnicach głównych i podrozdzielniach przemysłowych.

• Zabezpieczanie transformatorów mocy i rozdzielczych w obiektach przemysłowych, handlowych i użyteczności publicznej.
• Ochrona obwodów wejściowych szaf zasilających, w których występują duże prądy udarowe przy załączaniu transformatorów.
• Stosowanie w rozdzielnicach głównych (RG) oraz rozdzielnicach oddziałowych (RO) jako główne zabezpieczenie przed zwarciami i przeciążeniami.
• Zastosowanie w instalacjach wymagających selektywności zabezpieczeń – charakterystyka gTr pozwala na koordynację z wyłącznikami nadprądowymi i różnicowymi.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy wsunąć w odpowiednią podstawę bezpiecznikową NH2 (zgodną z DIN 43620) aż do zatrzaśnięcia. Przed montażem sprawdzić zgodność prądu znamionowego, napięcia oraz charakterystyki z danymi obwodu. Nie stosować wkładek o wyższym prądzie niż wymagany – może to prowadzić do uszkodzenia urządzeń lub pożaru. Podczas demontażu używać izolowanego narzędzia do wyjmowania wkładek.

FAQ

• Co oznacza symbol gTr w nazwie wkładki? gTr to oznaczenie charakterystyki czasowo-prądowej przeznaczonej do zabezpieczania transformatorów. Jest to wersja opóźniona (gL/gG z wydłużonym czasem działania w zakresie przeciążeń), która pozwala na przepływ dużych prądów udarowych występujących podczas załączania transformatora, a jednocześnie skutecznie wyłącza zwarcia.
• Czy mogę użyć tej wkładki do zabezpieczenia silnika? Nie, charakterystyka gTr jest dedykowana do transformatorów. Do zabezpieczania silników stosuje się wkładki z charakterystyką gM (silnikową) lub aM. Zastosowanie niewłaściwej charakterystyki może prowadzić do nieprawidłowego działania zabezpieczeń (np. wyłączanie przy rozruchu) lub braku ochrony silnika.
• Jaka jest różnica między wkładką NH2 a NH1/NH3? Różnica polega na wielkości fizycznej oraz maksymalnym prądzie znamionowym. NH2 jest średnią wielkością (zwykle do 400 A), podczas gdy NH1 jest mniejsza (do 100 A), a NH3 większa (do 630 A). Należy dobrać wkładkę do podstawy o tej samej wielkości NH – nie są one wzajemnie wymienne.
