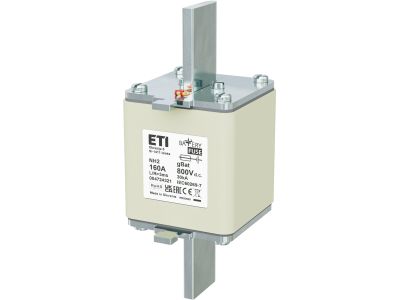

Wkładka bezpiecznikowa (topikowa) NH2 160A gBat 800V DC Magazyny energii | 004724321 Eti

Alternatywny kod produktu: M2 bat 160A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 o symbolu 004724321, przeznaczona do ochrony akumulatorów i magazynów energii w obwodach prądu stałego. Charakteryzuje się prądem znamionowym 160 A oraz napięciem znamionowym 800 V DC, co zapewnia skuteczne zabezpieczenie przeciwprzeciążeniowe i zwarciowe w wymagających instalacjach DC. Dedykowana charakterystyka gBat (gL/gG dla baterii) gwarantuje odpowiednie dopasowanie do specyfiki pracy akumulatorów.

• Prąd znamionowy 160 A: Zapewnia bezpieczne przenoszenie obciążeń w instalacjach o znacznym poborze prądu, np. w systemach magazynowania energii.
• Napięcie znamionowe 800 V DC: Umożliwia pracę w wysokonapięciowych obwodach stałoprądowych, typowych dla nowoczesnych magazynów energii i stacji ładowania.
• Charakterystyka gBat: Specjalnie opracowana do ochrony baterii i akumulatorów – zapewnia selektywność i opóźnione działanie, minimalizując ryzyko fałszywego zadziałania przy typowych przepięciach ładowania.
• Wielkość NH2: Kompatybilna z popularnymi podstawami bezpiecznikowymi NH2, co ułatwia integrację w istniejących rozdzielnicach i szafach sterowniczych.
• Konstrukcja topikowa: Wkładka wykonana z materiałów wysokiej jakości, gwarantująca powtarzalność parametrów i niezawodność w czasie eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 spełnia wymagania europejskich norm dla wkładek topikowych stosowanych w obwodach prądu stałego i zmiennego. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami UE. Produkt przeznaczony do montażu w instalacjach zgodnych z aktualnymi przepisami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa gBat 160 A/800 V DC została zaprojektowana z myślą o ochronie akumulatorów i magazynów energii, ale sprawdza się również w innych obwodach prądu stałego o podwyższonych wymaganiach.

• Ochrona baterii w magazynach energii (systemy BESS) przed przeciążeniem i zwarciem.
• Zabezpieczenie obwodów DC w instalacjach fotowoltaicznych (po stronie akumulatorów).
• Stosowanie w rozdzielnicach UPS i zasilaczach bezprzerwowych z buforowaniem bateryjnym.
• Ochrona linii DC w stacjach ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej wymaga wykwalifikowanego personelu z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu i upewnić się, że nie występuje napięcie resztkowe. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH2, zgodnie z instrukcją producenta podstawy. Dobór przekroju przewodów oraz zabezpieczeń przed i za wkładką musi być wykonany zgodnie z projektem instalacji i obowiązującymi normami (np. PN-HD 60364).

FAQ

• Czy wkładka gBat może być stosowana w obwodach prądu zmiennego (AC)? Charakterystyka gBat jest dedykowana do obwodów prądu stałego (DC). W obwodach AC zalecane jest stosowanie wkładek o charakterystyce gL/gG. Stosowanie w AC może prowadzić do nieprawidłowego działania.
• Jaka jest różnica między charakterystyką gBat a standardową gL/gG? gBat została zaprojektowana z myślą o specyficznych obciążeniach akumulatorów – m.in. toleruje krótkotrwałe przepięcia podczas ładowania i zapewnia lepszą selektywność w systemach bateryjnych, minimalizując ryzyko wyłączenia całego magazynu energii.
• Czy wkładka nadaje się do ochrony przed zwarciem w instalacjach fotowoltaicznych? Tak, pod warunkiem że obwód zabezpieczany jest obwodem stałoprądowym po stronie akumulatorów. W przypadku modułów fotowoltaicznych (strona DC generatora) należy stosować wkładki dedykowane do PV.
