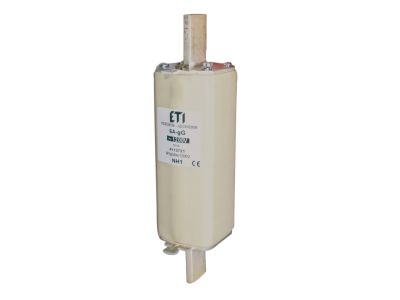

Wkładka bezpiecznikowa (topikowa) NH1XL/K 80A gG 1200V zwłoczna / Z wybijakiem | 004113806 Eti

Alternatywny kod produktu: NH1/K gG 80A/1200V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL/K o prądzie znamionowym 80 A i napięciu 1200 V AC to element ochronny przeznaczony do instalacji przemysłowych i energetycznych. Charakterystyka gG (zwłoczna) gwarantuje selektywne wyłączanie zwarć i przeciążeń, a wybijak umożliwia zdalną sygnalizację przepalenia wkładki. Wykonana w standardowym rozmiarze NH1XL/K zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi.

• Prąd znamionowy 80 A: bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka nieuzasadnionego zadziałania.
• Napięcie znamionowe 1200 V AC: dedykowana do układów wysokiego napięcia – gwarantuje izolację i bezpieczeństwo przy podwyższonym potencjale.
• Charakterystyka gG (zwłoczna): odporność na krótkotrwałe przeciążenia (np. rozruch silników) przy jednoczesnej skutecznej ochronie przed zwarciem.
• Wybijak (sygnalizacja mechaniczna): umożliwia zadziałanie wyzwalacza w styczniku lub sygnalizatorze w przypadku przepalenia wkładki – ułatwia lokalizację uszkodzonej fazy.
• Rozmiar NH1XL/K: kompatybilność z dedykowanymi podstawami i rozłącznikami bezpiecznikowymi – prosty montaż i wymiana w rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników instalacyjnych i przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami niskonapięciowymi. Produkt zaprojektowany zgodnie z powszechnie stosowanymi standardami DIN dla wkładek NH o charakterystyce gG.

Zastosowanie

Wkładka topikowa NH1XL/K znajduje zastosowanie w układach wymagających niezawodnej ochrony przeciwprzeciążeniowej i zwarciowej przy podwyższonym napięciu. Dzięki charakterystyce zwłocznej oraz sygnalizacji wybijakowej sprawdza się w obwodach sterowania i zasilania.

• Ochrona linii kablowych i szyn zbiorczych w rozdzielnicach głównych przemysłowych (np. stacje transformatorowe).
• Zabezpieczenie silników elektrycznych o znacznym prądzie rozruchowym – zwłoczna charakterystyka zapobiega wyłączeniom w momencie startu.
• Stosowana w układach impulsowych do styczników i przekaźników z wyzwalaczami wybijakowymi – zdalna sygnalizacja przepalenia.
• Automatyka budynkowa w instalacjach przemysłowych i dużych obiektach użyteczności publicznej, gdzie wymagane jest wysokie napięcie znamionowe (1200 V).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemić obwód. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej (np. NH1XL) z zachowaniem wymaganego momentu dokręcania śrub stykowych zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 80 A oraz warunków zwarciowych w instalacji. Nigdy nie używaj wkładki o wyższym prądzie niż przewidziany dla danego obwodu.

FAQ

• Czy wybijak w tej wkładce nadaje się do sygnalizacji zdalnej? Tak, wybijak mechaniczny może współpracować z wyzwalaczami styczników, przekaźników lub lampkami sygnalizacyjnymi – po przepaleniu wkładki wysuwa się, umożliwiając zadziałanie elementu sygnalizującego.
• Jaka jest charakterystyka czasowo-prądowa dla gG? Charakterystyka gG to zwłoczna (ogólnego przeznaczenia), co oznacza zdolność do przewodzenia prądów przeciążeniowych przez określony czas, przy jednoczesnym szybkim wyłączaniu zwarć. Dla prądu 80 A typowy zakres prądu zadziałania w przeciążeniu to ok. 1,25–1,6 In.
• Czy wkładka może być stosowana w sieci 230/400 V? Tak, ponieważ jej napięcie znamionowe (1200 V) jest wyższe od typowych sieci nn – pracuje bezpiecznie w instalacjach 230/400 V, 690 V oraz w systemach do 1200 V AC. Należy jednak dostosować prąd do zabezpieczanego obwodu.
