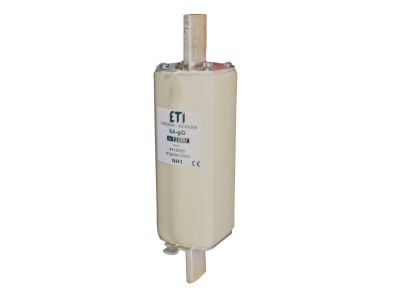

Wkładka bezpiecznikowa (topikowa) NH1XL/K 200A gG 1200V zwłoczna / Z wybijakiem | 004113810 Eti

Alternatywny kod produktu: NH1/K gG 200A/1200V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL/K o symbolu 004113810 to element zabezpieczający w standardzie NH1, przeznaczona do montażu w rozłącznikach bezpiecznikowych. Charakteryzuje się prądem znamionowym 200 A i napięciem 1200 V, co pozwala na stosowanie w obwodach przemysłowych o wysokich wymaganiach. Zwłoczna charakterystyka gG zapewnia selektywną ochronę przed zwarciami i przeciążeniami, a wybijak (wysuwany wskaźnik zadziałania) umożliwia łatwą sygnalizację przepalenia.

• Prąd znamionowy 200 A: odpowiednia do zabezpieczania obwodów odbiorników o znacznym poborze mocy, minimalizuje ryzyko przegrzania przewodów i aparatury.
• Napięcie znamionowe 1200 V: gwarantuje wytrzymałość izolacyjną w instalacjach średniego napięcia (np. w zasilaniu silników, transformatorów).
• Charakterystyka gG (zwłoczna): chroni przed zwarciami i długotrwałymi przeciążeniami, umożliwiając przepięcia rozruchowe bez zbędnego wyłączania.
• Wybijak (wskaźnik zadziałania): po przepaleniu wysuwa się, umożliwiając szybką lokalizację uszkodzonej wkładki oraz sterowanie sygnalizacją lub wyłącznikiem.
• Wielkość NH1: standardowy format pasujący do większości rozłączników i podstaw bezpiecznikowych NH – łatwa wymiana i dostępność.

Zgodność z Normami

Wkładka bezpiecznikowa NH1XL/K jest produkowana zgodnie z europejskimi normami dla bezpieczników topikowych oraz posiada certyfikat CE. Jej parametry odpowiadają wymaganiom stawianym w instalacjach przemysłowych i energetycznych.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i napięciu 1200 V wkładka znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przeciwzwarciowej i przeciążeniowej:

• Zabezpieczenie linii zasilających rozdzielnice główne i podrozdzielnice w obiektach przemysłowych.
• Ochrona odbiorników takich jak silniki, transformatory, piece przemysłowe – tam gdzie występują prądy rozruchowe i duża moc.
• Instalacje fotowoltaiczne (strona DC) o napięciu do 1200 V – zabezpieczenie łańcuchów modułów.
• Systemy zasilania awaryjnego oraz obwody UPS wysokiego napięcia.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i sprawdź brak napięcia. Wkładkę należy osadzić w odpowiedniej podstawie (rozłączniku) bezpiecznikowym przystosowanym do wielkości NH1. Moment dokręcania połączeń śrubowych zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu znamionowego 200 A. Po przepaleniu sprawdź stan styków i przykręć nową wkładkę, upewniając się, że wybijak znajduje się w prawidłowym położeniu.

FAQ

• Czy wkładka posiada wskaźnik zadziałania (wybijak)? Tak, model NH1XL/K wyposażono w wybijak – element mechaniczny, który wysuwa się po przepaleniu bezpiecznika. Umożliwia to łatwe odczytanie stanu oraz podłączenie obwodu sygnalizacji lub wyzwalanie dodatkowego łącznika.
• Jaka jest charakterystyka czasowo-prądowa? Jest to charakterystyka gG (zwłoczna). Oznacza to, że wkładka toleruje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika), ale zadziała przy zwarciu. Stosowana do ochrony ogólnego przeznaczenia.
• Czy mogę stosować tę wkładkę w obwodach prądu stałego? Napięcie znamionowe 1200 V dotyczy zarówno AC, jak i DC (często producenci podają to samo napięcie dla obu rodzajów prądu). Należy jednak sprawdzić dokumentację konkretnego producenta – w przypadku braku danych nie zaleca się stosowania w obwodach DC bez potwierdzenia.
