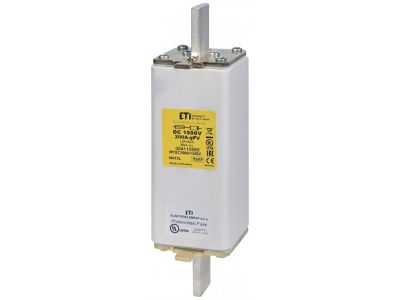

Wkładka bezpiecznikowa (topikowa) NH1XL 125A gPV 1500V DC UL Fotowoltaika - PV | 004110563 Eti

Alternatywny kod produktu: M1XL gPV 125A/1500V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL o prądzie znamionowym 125 A i napięciu 1500 V DC, przeznaczona do ochrony instalacji fotowoltaicznych. Charakterystyka gPV zapewnia szybkie wyzwalanie w obwodach stałoprądowych, co chroni moduły i falowniki przed skutkami przeciążeń i zwarć. Dzięki standardowemu rozmiarowi NH1XL wkładka pasuje do typowych podstaw bezpiecznikowych NH.

• Prąd znamionowy 125 A: umożliwia zabezpieczenie obwodów o wysokim natężeniu prądu stałego, co jest typowe dla dużych instalacji PV.
• Napięcie 1500 V DC: dedykowana do nowoczesnych systemów fotowoltaicznych pracujących w zakresie wysokiego napięcia stałego, zwiększa bezpieczeństwo i niezawodność.
• Charakterystyka gPV: zapewnia selektywną i szybką reakcję na przeciążenia oraz zwarcia w obwodach DC, minimalizując ryzyko uszkodzenia paneli i elektroniki.
• Rozmiar NH1XL: standardowa wkładka pasująca do większości podstaw bezpiecznikowych NH, co ułatwia montaż i wymianę w rozdzielnicach fotowoltaicznych.
• Zgodność z wymaganiami UL: certyfikat UL potwierdza wysokie standardy bezpieczeństwa uznawane na rynku północnoamerykańskim.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania normy UL (certyfikat) oraz posiada oznakowanie CE. Została zaprojektowana zgodnie z dyrektywami unijnymi dotyczącymi bezpieczeństwa wyrobów elektrycznych. Przeznaczona wyłącznie do obwodów prądu stałego w instalacjach fotowoltaicznych.

Zastosowanie

Dzięki parametrom 125 A / 1500 V DC i charakterystyce gPV wkładka znajduje zastosowanie w następujących obszarach:

• Ochrona modułów fotowoltaicznych przed przeciążeniem i zwarciem w stringach paneli.
• Zabezpieczenie falowników po stronie DC przed zwarciem w obwodach wejściowych.
• Ochrona przewodów i złącz DC w rozdzielnicach PV, szczególnie w instalacjach o napięciu systemowym do 1500 V.
• Stosowanie w przemysłowych i komercyjnych farmach fotowoltaicznych wymagających niezawodnych zabezpieczeń nadprądowych w obwodach stałoprądowych.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Należy stosować odpowiednie podstawy bezpiecznikowe NH1XL zgodne z wymaganiami producenta. Przekrój przewodów doprowadzających do podstawy musi być dobrany do prądu znamionowego 125 A. Przed uruchomieniem sprawdzić prawidłowy dobór wkładki do zabezpieczanego obwodu (napięcie, prąd, charakterystyka).

FAQ

• Czy wkładka NH1XL 125A 1500V DC nadaje się do instalacji prądu przemiennego AC? Nie, jest dedykowana wyłącznie do obwodów prądu stałego (DC) w systemach fotowoltaicznych. Stosowanie w AC może prowadzić do nieprawidłowego działania i zagrożenia.
• Jaką normę bezpieczeństwa spełnia ta wkładka? Posiada certyfikat UL oraz oznakowanie CE. Nie posiada natomiast deklaracji zgodności z normami IEC 60269-6 – w razie potrzeby należy sprawdzić dokumentację techniczną producenta.
• Czy wkładka posiada wskaźnik przepalenia? W dostarczonych danych nie ma informacji o wskaźniku przepalenia. Zaleca się stosowanie odpowiednich wskaźników zewnętrznych lub regularne przeglądy instalacji.
