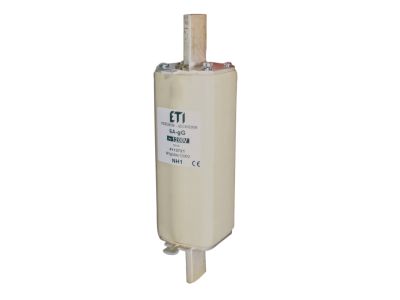

Wkładka bezpiecznikowa (topikowa) NH1XL 10A gG 1200V zwłoczna | 004113722 Eti

Alternatywny kod produktu: NH1 gG 10A/1200V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL o symbolu 004113722 to element ochronny o prądzie znamionowym 10A i napięciu 1200V. Charakterystyka gG (zabezpieczenie ogólnego przeznaczenia) w wersji zwłocznej zapewnia skuteczną ochronę przewodów i urządzeń przed skutkami przeciążeń i zwarć w instalacjach o podwyższonym napięciu.

• Prąd znamionowy 10A: odpowiedni do zabezpieczania obwodów o niskim poborze prądu, gwarantuje selektywność w układach rozdzielczych.
• Napięcie znamionowe 1200V: umożliwia stosowanie w instalacjach przemysłowych i energetycznych o podwyższonym napięciu, w tym w systemach fotowoltaicznych DC.
• Charakterystyka gG: zapewnia ochronę kabli, przewodów oraz urządzeń odbiorczych w warunkach przeciążenia i zwarcia.
• Zwłoczna (zwłoka czasowa): wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe silników) bez przedwczesnego zadziałania, zachowując bezpieczeństwo instalacji.
• Wykonanie NH1XL: standardowy rozmiar wkładki stosowany w podstawach bezpiecznikowych NH, umożliwiający łatwą wymianę i unifikację w rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa NH1XL została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikację CE. Produkt spełnia wymagania norm zharmonizowanych obowiązujących dla aparatury zabezpieczeniowej niskiego napięcia, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Wkładkę bezpiecznikową NH1XL stosuje się przede wszystkim do ochrony obwodów w instalacjach o napięciu do 1200V, gdzie wymagana jest charakterystyka gG i zwłoczność. Sprawdza się w rozdzielnicach głównych, przemysłowych tablicach rozdzielczych oraz w systemach zasilania urządzeń o wysokim napięciu.

• Ochrona przewodów i kabli w przemysłowych obwodach silnikowych i grzewczych.
• Zabezpieczanie rozdzielnic głównych w obiektach o podwyższonym napięciu (np. instalacje fotowoltaiczne, trakcyjne).
• Selektywne zabezpieczenie w układach wielostopniowych, gdzie wymagana jest koordynacja z innymi wkładkami.
• Wymiana w istniejących podstawach NH1XL jako element serwisowy w istniejących instalacjach.

Wskazówki Montażowe

Wkładkę bezpiecznikową należy montować wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę wkładać do odpowiedniej podstawy bezpiecznikowej przystosowanej do rozmiaru NH1XL (zgodnej z normą DIN 43620 lub odpowiednią). Przekrój przewodów przyłączeniowych do podstawy dobrać do prądu znamionowego zabezpieczenia (10A) oraz obciążalności długotrwałej. Moment dokręcania śrub w podstawie stosować według dokumentacji producenta podstawy. Nie używać wkładek uszkodzonych ani przekraczać parametrów znamionowych.

FAQ

• Czy wkładka NH1XL 10A 1200V może być stosowana w obwodach DC? Wkładka przystosowana jest do napięcia 1200V, co jest typowe dla aplikacji DC (np. w fotowoltaice). Należy jednak sprawdzić dane katalogowe producenta dotyczące maksymalnego napięcia stałego (DC) oraz zdolności wyłączania w tych warunkach.
• Co oznacza charakterystyka gG i różnica względem gL? gG to charakterystyka ogólnego przeznaczenia – zabezpiecza przewody i urządzenia przed przeciążeniami i zwarciami. Różnica w stosunku do gL (ochrona przewodów) polega głównie na zakresie prądów wyłączania; gG ma szersze zastosowanie w ochronie odbiorników.
• Czy wkładka jest zwłoczna – co to oznacza w praktyce? Zwłoczna (z opóźnieniem czasowym) oznacza, że wkładka wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) przez określony czas bez zadziałania. Dzięki temu nie powoduje zbędnych wyłączeń przy normalnych stanach przejściowych, a jednocześnie chroni przed dłuższymi przeciążeniami.
