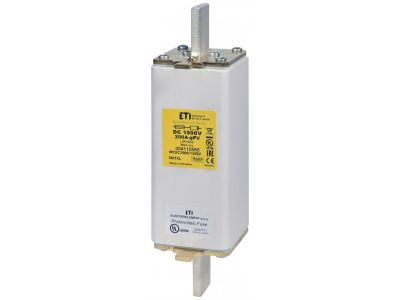

Wkładka bezpiecznikowa (topikowa) NH1XL 100A gPV 1500V DC UL Fotowoltaika - PV | 004110562 Eti

Alternatywny kod produktu: M1XL gPV 100A/1500V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1XL gPV o prądzie znamionowym 100A i napięciu 1500V DC przeznaczona jest do ochrony instalacji fotowoltaicznych. Model o symbolu 004110562 spełnia wymagania normy UL, co gwarantuje niezawodność w systemach PV wysokiego napięcia. Dzięki konstrukcji NH1XL zapewnia bezpieczne odłączanie obwodów DC w warunkach przeciążenia i zwarcia.

• Prąd znamionowy 100A: Umożliwia zabezpieczenie obwodów fotowoltaicznych o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie 1500V DC: Dopasowana do nowoczesnych systemów PV wysokiego napięcia, pozwala na bezpieczną pracę w instalacjach wielkoskalowych.
• Klasa gPV (ochrona fotowoltaiczna): Specjalnie zaprojektowana do stosowania w obwodach DC paneli słonecznych, zapewniając selektywność i szybkie wyłączanie.
• Zgodność z normą UL: Potwierdza wysoką jakość i bezpieczeństwo użytkowania w instalacjach wymagających certyfikacji amerykańskiej.
• Wielkość NH1XL: Uniwersalny rozmiar wkładki topikowej pasujący do standardowych podstaw NH, ułatwiający wymianę i konserwację.

Zgodność z Normami

Produkt spełnia wymagania normy UL (Underwriters Laboratories) dla zastosowań fotowoltaicznych. Posiada certyfikat CE potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wkładka bezpiecznikowa NH1XL gPV dedykowana jest do ochrony instalacji fotowoltaicznych prądu stałego. Znajduje zastosowanie w:

• Ochronie stringów paneli fotowoltaicznych przed skutkami przeciążeń i zwarć.
• Zabezpieczeniu łańcuchów modułów PV w instalacjach dachowych i wolnostojących.
• Stosowaniu w rozdzielnicach DC oraz złączach kombinowanych w systemach PV wysokiego napięcia.
• Instalacjach wymagających certyfikacji UL, np. na rynkach amerykańskich.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od instalacji fotowoltaicznej. Wkładkę należy umieścić w dedykowanej podstawie NH, upewniając się, że jest prawidłowo osadzona i zablokowana. Momenty dokręcania połączeń oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami.

FAQ

• Czy wkładka NH1XL 100A nadaje się do instalacji AC? Nie, produkt jest przeznaczony wyłącznie do prądu stałego (DC) w systemach fotowoltaicznych. Nie stosować w obwodach prądu przemiennego.
• Jaki jest stopień ochrony IP tej wkładki? W danych producenta nie podano stopnia ochrony. Wkładka bezpiecznikowa jako element wewnętrzny nie ma przypisanego IP; ochronę zapewnia obudowa rozdzielnicy.
• Czy posiada wskaźnik zadziałania? Wkładka NH1XL gPV standardowo wyposażona jest we wskaźnik przepalenia (np. czerwony pasek), jednak potwierdzenie tej cechy należy sprawdzić w specyfikacji producenta.
