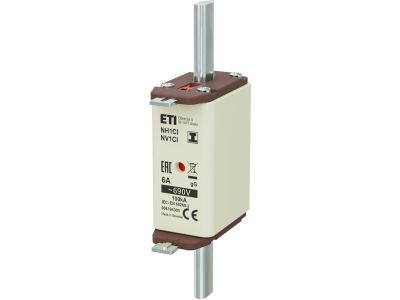

Wkładka bezpiecznikowa (topikowa) NH1C/I 6A gG 690V zwłoczna / Zaczepy izolowane | 004194303 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1C/I 6A gG 690V w wersji zwłocznej z zaczepami izolowanymi to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Przeznaczona do współpracy z podstawami bezpiecznikowymi NH, zapewnia selektywność działania w instalacjach o napięciu do 690V. Izolowane zaczepy ułatwiają bezpieczną wymianę, minimalizując ryzyko porażenia prądem.

• Prąd znamionowy 6A: Ochrona obwodów o małym i średnim obciążeniu, takich jak obwody oświetleniowe, sterujące lub sygnalizacyjne.
• Charakterystyka zwłoczna (gG): Opóźnione działanie pozwala na chwilowe przeciążenia bez wyzwalania, chroniąc przy tym układ przed długotrwałymi przeciążeniami.
• Napięcie znamionowe 690V: Kompatybilność z instalacjami przemysłowymi i rozdzielnicami niskiego napięcia, w tym w systemach 400V/690V.
• Zaczepy izolowane: Bezpieczeństwo podczas wymiany – eliminują ryzyko przypadkowego zwarcia przy manipulacji wkładką.
• Współpraca z podstawami NH: Standardowe rozwiązanie montowane w podstawach bezpiecznikowych NH00, NH01, NH2, NH3 i większych, zapewniając uniwersalność zastosowań.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 i PN-EN 60269-2 dotyczących bezpieczników topikowych niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wkładki bezpiecznikowe NH1C/I znajdują szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest precyzyjna ochrona obwodów o napięciu do 690V.

• Ochrona obwodów oświetleniowych w halach przemysłowych i magazynach – zabezpieczenie przed zwarciami w przewodach zasilających.
• Zabezpieczenie obwodów sterowania maszyn i urządzeń przemysłowych – ochrona przed przeciążeniami w układach automatyki.
• Instalacje rozdzielcze w budynkach użyteczności publicznej i biurowcach – selektywność zabezpieczeń dla niezawodności zasilania.
• Systemy zasilania awaryjnego i rezerwowego – niezawodna ochrona wrażliwych obwodów.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH, upewniając się, że zaczepy izolowane są prawidłowo zablokowane. Podczas wymiany zawsze sprawdzaj stan styków podstawy i wkładki – zużyte lub skorodowane styki mogą prowadzić do przegrzewania. Po montażu przeprowadź próbę zwarciową zgodnie z procedurami bezpieczeństwa.

FAQ

• Czy wkładka NH1C/I 6A gG nadaje się do zabezpieczania silników elektrycznych? Tak, charakterystyka zwłoczna (gG) sprawdza się przy rozruchu silników, chroniąc je przed krótkotrwałymi przeciążeniami, a jednocześnie reagując na długotrwałe przeciążenia.
• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG (uniwersalna) reaguje na zwarcia i przeciążenia, natomiast gM (selektywna) jest przeznaczona do selektywnej ochrony silników. gG jest bardziej uniwersalna, gM zapewnia lepszą selektywność w obwodach z silnikami.
• Czy wkładka NH1C/I współpracuje z podstawami NH00? Tak, wkładka NH1C/I jest kompatybilna z podstawami NH00, NH01, NH2 i większymi, co zapewnia elastyczność montażu w różnych konfiguracjach rozdzielnic.
