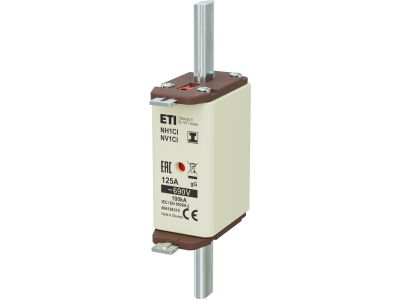

Wkładka bezpiecznikowa (topikowa) NH1C/I 125A gG 690V zwłoczna / Zaczepy izolowane | 004194315 Eti

Alternatywny kod produktu: NH1C/I gG 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C/I 125A gG 690V zwłoczna (symbol 004194315) to profesjonalny element zabezpieczający przeznaczony do montażu w podstawach bezpiecznikowych. Dzięki charakterystyce gG (zwłocznej) oraz napięciu znamionowemu 690 V AC sprawdza się w obwodach przemysłowych o wysokim napięciu i znacznym obciążeniu. Izolowane zaczepy ułatwiają bezpieczną obsługę podczas wymiany wkładki.

• Prąd znamionowy 125 A: Zapewnia niezawodną ochronę obwodów o dużym obciążeniu, pozwalając na długotrwałą pracę bez ryzyka przegrzania.
• Napięcie znamionowe 690 V AC: Przeznaczona do instalacji przemysłowych i energetycznych, gdzie standardowe napięcie 400 V jest niewystarczające.
• Charakterystyka zwłoczna gG: Toleruje krótkotrwałe prądy rozruchowe silników lub transformatorów, jednocześnie skutecznie odcinając przeciążenia i zwarcia.
• Zaczepy izolowane: Eliminują ryzyko przypadkowego kontaktu z elementami pod napięciem podczas wkładania lub wyjmowania wkładki – montaż i wymiana są bezpieczniejsze.
• Standardowy rozmiar NH1 (C/I): Kompatybilna z typowymi podstawami bezpiecznikowymi NH1, co ułatwia integrację w istniejących rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (IEC/EN) oraz posiada certyfikat CE, co potwierdza jego zgodność z zasadniczymi wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznikowa NH1C/I gG 125A/690V znajduje zastosowanie przede wszystkim w instalacjach przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami przy podwyższonym napięciu. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów głównych w rozdzielnicach przemysłowych i energetycznych (np. zasilanie silników, transformatorów, układów sterowania).
• Zabezpieczenie linii kablowych o dużym przekroju w instalacjach o napięciu 400/690 V.
• Jako wkładka zapasowa w układach z ogranicznikami przepięć i aparaturą łączeniową wymagającą zwłocznej charakterystyki.
• W systemach automatyki budynkowej i sterowania procesami, gdzie występują znaczne prądy rozruchowe.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH1 (szyna TH35 lub inny system mocowania zgodny z dokumentacją). Przed montażem sprawdzić, czy parametry obwodu (prąd, napięcie) nie przekraczają wartości znamionowych wkładki. Przekrój przewodów oraz moment dokręcania zacisków podstawy – zgodnie z instrukcją producenta podstawy. Nie stosować do rozłączania obwodu pod obciążeniem – wkładka służy wyłącznie do ochrony, nie jako łącznik.

FAQ

• Czy wkładka 125A gG nadaje się do ochrony silników elektrycznych? Tak, charakterystyka zwłoczna gG pozwala na przepięcie prądów rozruchowych silników, jednocześnie zabezpieczając przed długotrwałym przeciążeniem. Należy jednak dobrać prąd wkładki odpowiednio do prądu znamionowego silnika.
• Jakie napięcie maksymalne może być podane na wkładkę? Napięcie znamionowe wynosi 690 V AC. Nie wolno stosować wkładki w obwodach o napięciu wyższym niż podane – grozi to uszkodzeniem i utratą bezpieczeństwa.
• Co oznacza oznaczenie NH1C/I? NH1 to rozmiar wkładki (odpowiadający standardowej podstawie NH1), a C/I wskazuje na wariant z zaczepami izolowanymi – ułatwia to bezpieczną wymianę wkładki, ale nadal wymaga odłączenia napięcia przed manipulacją.
