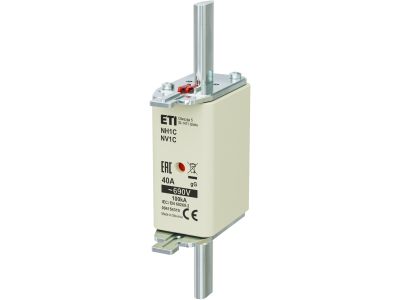

Wkładka bezpiecznikowa (topikowa) NH1C 40A gG 690V zwłoczna | 004184310 Eti

Alternatywny kod produktu: NH1C gG 40A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C 40A gG 690V zwłoczna o symbolu 004184310 to element zabezpieczający przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 40 A oraz napięciu 690 V AC zapewnia bezpieczną pracę w instalacjach przemysłowych o podwyższonym napięciu. Charakterystyka gG (zwłoczna) umożliwia pracę z obciążeniami rozruchowymi bez zbędnych wyłączeń.

• Prąd znamionowy 40 A: dopasowany do zabezpieczenia obwodów o średnim obciążeniu, zapewnia skuteczną ochronę przed przeciążeniem i zwarciem.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach trójfazowych o wysokim napięciu, typowych dla przemysłu i energetyki.
• Charakterystyka gG (zwłoczna): pozwala na przepływ prądów rozruchowych (np. silników, transformatorów) bez przedwczesnego wyłączania, zachowując ochronę przy długotrwałym przeciążeniu.
• Wielkość NH1C: standardowa obudowa bezpieczników NH1, kompatybilna z szeroką gamą podstaw i rozłączników bezpiecznikowych.
• Konstrukcja topikowa: pewne i przewidywalne działanie, łatwa kontrola stanu (przepalony widoczny w okienku wskaźnika).

Zgodność z Normami

Wkładka bezpiecznikowa NH1C 40A gG 690V jest zgodna z europejskimi standardami dla bezpieczników topikowych oraz posiada oznaczenie CE. Spełnia wymagania typowe dla wkładek kategorii gG, co potwierdza jej przydatność do ochrony ogólnego przeznaczenia.

Zastosowanie

Wkładka przeznaczona do ochrony kabli, rozdzielnic, silników oraz innych odbiorników w instalacjach przemysłowych i budynkowych.

• Ochrona obwodów głównych i rozdzielczych w rozdzielnicach nn do 690 V.
• Zabezpieczenie silników elektrycznych i urządzeń z dużym prądem rozruchowym (dzięki charakterystyce zwłocznej).
• Stosowanie w podstawach bezpiecznikowych NH1 w szafach sterowniczych i energetycznych.
• Ochrona transformatorów, prostowników i innych odbiorników przemysłowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Wkładkę instaluje się w odpowiedniej podstawie bezpiecznikowej przystosowanej do wielkości NH1 (np. rozłącznik bezpiecznikowy). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta podstawy. Po zamontowaniu sprawdź pewność osadzenia i prawidłowe działanie wskaźnika przepalenia.

FAQ

• Co oznacza charakterystyka gG? gG to symbol bezpiecznika zwłocznego ogólnego przeznaczenia. Oznacza, że wkładka wytrzymuje krótkotrwałe prądy rozruchowe (np. przy starcie silnika), a wyłącza się przy długotrwałym przeciążeniu lub zwarciu.
• Czy wkładkę można stosować w instalacjach 400 V? Tak, napięcie znamionowe 690 V AC obejmuje zarówno instalacje 230/400 V, jak i wyższe napięcia przemysłowe – wkładka jest w pełni kompatybilna.
• Jaki jest wymiar wkładki NH1C? Wkładka NH1C należy do rodziny bezpieczników NH1, ma standardowy rozstaw styków i długość dla wielkości NH1. Dokładne wymiary znajdziesz w karcie katalogowej producenta – nie są one podane w niniejszym opisie.
