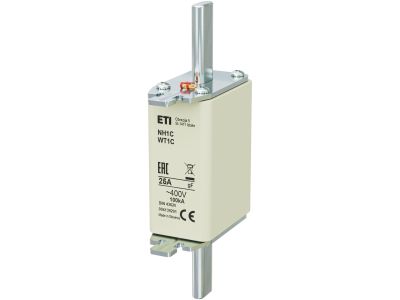

Wkładka bezpiecznikowa (topikowa) NH1C 25A gF 400V szybka | 004139201 Eti

Alternatywny kod produktu: NH1C gF 25A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) o symbolu 004139201, typu NH1C, o prądzie znamionowym 25 A i napięciu znamionowym 400 V, o charakterystyce gF (szybka). Przeznaczona do ochrony obwodów i odbiorników przed skutkami zwarć i przeciążeń. Szybkie działanie zapewnia skuteczne odcięcie prądu w przypadku gwałtownego wzrostu obciążenia, minimalizując ryzyko uszkodzenia chronionego urządzenia.

• Prąd znamionowy 25 A: zapewnia bezpieczną ochronę obwodów o umiarkowanym obciążeniu, zgodną z wymaganiami instalacji przemysłowych i budynkowych.
• Napięcie znamionowe 400 V AC: gwarantuje niezawodną pracę w sieciach niskiego napięcia, typowych dla rozdzielnic głównych i podrozdzielnic.
• Charakterystyka gF (szybka): błyskawiczne wyłączanie prądu zwarciowego, co ogranicza energię przepływającą przez chronione elementy i skraca czas oddziaływania termicznego.
• Wielkość NH1C: uniwersalny wymiar wkładki nożowej, pasujący do standardowych podstaw NH1C, co ułatwia wymianę i projektowanie rozdzielnic.
• Wysoka zdolność zwarciowa: dzięki solidnej konstrukcji ceramicznej i wypełnieniu piaskiem kwarcowym, wkładka skutecznie gasi łuk elektryczny nawet przy dużych prądach zwarciowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi, posiada oznaczenie CE. Spełnia wymagania stawiane wkładkom bezpiecznikowym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH1C 25A gF znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna ochrona przed skutkami zwarć i przeciążeń. Szczególnie polecana do:

• Ochrony linii kablowych i przewodów w rozdzielnicach głównych oraz podrozdzielnicach.
• Zabezpieczania odbiorników o charakterze rezystancyjnym i małej indukcyjności, takich jak grzejniki, piece, układy oświetleniowe.
• Stosowania w szafach sterowniczych i automatyce przemysłowej jako zabezpieczenie obwodów pomocniczych.
• Wymiany w istniejących instalacjach, gdzie wymagana jest charakterystyka szybka (gF).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej typu NH1C, zgodnie z jej dokumentacją techniczną. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego zabezpieczenia (min. 4 mm² dla 25 A w zależności od warunków). Nie przekraczaj wartości znamionowych oraz nie stosuj przepalonych wkładek – wymień na nową o takich samych parametrach.

FAQ

• Czym różni się charakterystyka gF od gG? Charakterystyka gF (szybka) ma krótszy czas zadziałania przy przeciążeniach w porównaniu do gG (zwłoczna). gF stosuje się głównie do ochrony odbiorników wrażliwych na przepięcia, natomiast gG – do ochrony linii i silników.
• Czy tę wkładkę można stosować do zabezpieczania silników? Nie zaleca się, ponieważ charakterystyka szybka może powodować niepożądane wyłączenia przy rozruchu silnika (prąd rozruchowy wielokrotnie przekracza prąd znamionowy). Do silników lepiej wybrać wkładki zwłoczne lub wyłączniki silnikowe.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa nie ma własnego stopnia ochrony IP – ochronę zapewnia obudowa podstawy i rozdzielnicy. Typowo w suchych pomieszczeniach wewnętrznych stosuje się IP20, w warunkach przemysłowych wyższe klasy w zależności od zastosowanej szafy.
