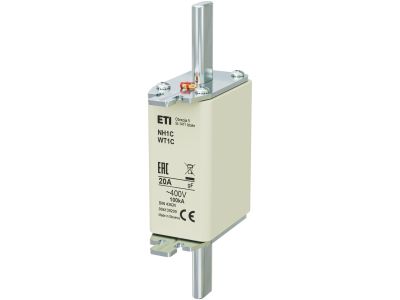

Wkładka bezpiecznikowa (topikowa) NH1C 20A gF 400V szybka | 004139200 Eti

Alternatywny kod produktu: NH1C gF 20A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C 20A gF 400V szybka o symbolu 004139200 to element zabezpieczający obwody elektryczne przed skutkami zwarć. Charakterystyka gF (szybka) gwarantuje bardzo krótki czas zadziałania, co chroni odbiorniki wrażliwe na przepięcia. Prąd znamionowy 20 A pozwala na bezpieczne obciążenie ciągłe w instalacjach niskiego napięcia. Napięcie znamionowe 400 V AC czyni ją odpowiednią do typowych sieci trójfazowych w przemyśle i budownictwie.

• Charakterystyka gF (szybka): Gwałtowne przerywanie prądu zwarciowego minimalizuje ryzyko uszkodzenia czułych odbiorników (np. elektroniki, falowników, sterowników).
• Prąd znamionowy 20 A: Umożliwia pracę w obwodach o umiarkowanym obciążeniu bez zbędnych wyłączeń, zachowując odpowiedni margines bezpieczeństwa.
• Napięcie znamionowe 400 V AC: Przystosowana do standardowych sieci trójfazowych (3 × 400 V) zarówno w rozdzielnicach przemysłowych, jak i budynkowych.
• Wielkość oprawy NH1C: Kompatybilna z podstawami bezpiecznikowymi w rozmiarze NH1 – łatwy montaż i wymiana w istniejących instalacjach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wkładek bezpiecznikowych oraz posiada deklarację zgodności CE. Dzięki zastosowaniu sprawdzonych materiałów zapewnia powtarzalność parametrów wyłączeniowych.

Zastosowanie

Wkładka bezpiecznikowa NH1C 20A gF znajduje zastosowanie w miejscach, gdzie kluczowa jest ochrona przed zwarciem z minimalnym opóźnieniem:

• Zabezpieczanie obwodów zasilających falowniki, przekształtniki i układy z półprzewodnikami.
• Ochrona torów prądowych w szafach sterowniczych i rozdzielnicach głównych.
• Stosowanie w obwodach oświetleniowych z dużymi prądami rozruchowymi (np. lampy LED z zasilaczami impulsowymi).
• Instalacje przemysłowe wymagające szybkiego odcięcia prądu zwarciowego w celu ograniczenia energii cieplnej.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w dedykowanej podstawie NH1C na szynie TH35 w rozdzielnicy. Przed montażem sprawdzić, czy przewody przyłączone do podstawy mają przekrój dobrany do prądu 20 A (minimum 2,5 mm² Cu w zależności od warunków). Moment dokręcania śrub podstawy – zgodnie z dokumentacją producenta podstawy. W przypadku obciążeń bliskich wartości znamionowej zadbać o odpowiednie chłodzenie (nie zasłaniać otworów wentylacyjnych podstawy).

FAQ

• Czy wkładka NH1C 20A gF nadaje się do ochrony silników? Charakterystyka gF (szybka) nie jest zalecana do zabezpieczania silników, ponieważ może reagować na prądy rozruchowe; do silników właściwsze są wkładki zwłoczne (gG lub aM). Sprawdź parametry konkretnego odbiornika.
• Jaki jest stopień ochrony samej wkładki topikowej? Produkt jest przeznaczony do montażu w rozdzielnicy, a sam stopień ochrony zależy od obudowy i podstawy. W standardowej szafie wewnątrz pomieszczeń przyjmuje się IP20.
• Czy wkładka jest z podświetleniem lub sygnalizacją przepalenia? Nie – to standardowa wkładka topikowa bez wskaźników. Stan przepalenia można sprawdzić tylko poprzez pomiar ciągłości obwodu.
