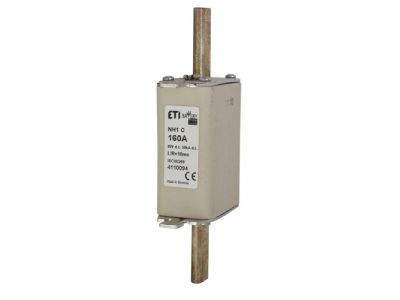

Wkładka bezpiecznikowa (topikowa) NH1C 160A gBat 80V DC Magazyny energii | 004110094 Eti

Alternatywny kod produktu: M1C bat 160A/80V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1C o prądzie znamionowym 160 A i charakterystyce gBat przeznaczona do ochrony obwodów stałoprądowych 80 V DC. Symbol katalogowy 004110094. Dzięki dedykowanej charakterystyce gBat wkładka zapewnia selektywne wyłączanie w systemach bateryjnych i magazynach energii, minimalizując ryzyko uszkodzenia akumulatorów przy przeciążeniach i zwarć.

• Prąd znamionowy 160 A: Umożliwia bezpieczne zabezpieczenie obwodów o znacznym obciążeniu, typowych dla wielkoskalowych magazynów energii.
• Napięcie znamionowe 80 V DC: Dopasowane do instalacji stałoprądowych w systemach fotowoltaicznych, UPS oraz bankach akumulatorów.
• Charakterystyka gBat (gL/gG dla baterii): Specjalnie opracowana dla aplikacji akumulatorowych – zapewnia optymalną koordynację z charakterystyką ładowania/rozładowania i chroni przed termicznym uszkodzeniem ogniw.
• Wielkość wkładki NH1C: Standardowy wymiar zgodny z systemem NH, umożliwiający łatwą wymianę w istniejących podstawach bezpiecznikowych.
• Konstrukcja topikowa: Brak elementów ruchomych – gwarantuje niezawodne przerywanie prądu zwarciowego bez ryzyka zwarcia wtórnego.

Zgodność z Normami

Wkładka bezpiecznikowa NH1C gBat została zaprojektowana zgodnie z europejskimi standardami dla bezpieczników topikowych i posiada oznakowanie CE. Spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskiego napięcia (LVD).

Zastosowanie

Wkładka topikowa NH1C gBat znajduje zastosowanie przede wszystkim w instalacjach prądu stałego wymagających selektywnej ochrony przed przeciążeniami i zwarciami. Przeznaczona jest do ochrony akumulatorów oraz magazynów energii.

• Ochrona banków akumulatorów (kwasowo-ołowiowych, litowo-jonowych) w systemach magazynowania energii.
• Zabezpieczenie obwodów DC w instalacjach fotowoltaicznych – po stronie stałoprądowej (stringi, łączenie akumulatorów).
• Ochrona zasilaczy UPS oraz rozdzielnic stałoprądowych w serwerowniach i centrach danych.
• Systemy ładowania pojazdów elektrycznych (stacje DC) – jako zabezpieczenie główne lub odbiorcze.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej przystosowanej do wielkości NH1C, zamontowanej na szynie TH35 (DIN). Przekrój przewodów oraz moment dokręcania zacisków podstawy – zgodnie z dokumentacją techniczną producenta. Przed ponownym załączeniem obwodu upewnić się, że wkładka jest prawidłowo osadzona i zabezpieczona przed przypadkowym wysunięciem.

FAQ

• Czy wkładka NH1C 160A gBat nadaje się do ochrony akumulatorów litowo-jonowych? Tak, charakterystyka gBat została zaprojektowana z myślą o specyfice pracy akumulatorów – zapewnia optymalną selektywność i chroni ogniwa przed termicznym przeciążeniem.
• Jakie jest maksymalne napięcie pracy tej wkładki? Napięcie znamionowe wynosi 80 V DC. Nie należy jej stosować w obwodach prądu przemiennego ani przy napięciu wyższym niż podane.
• Czy wkładka wymaga specjalnej podstawy? Wkładka jest przeznaczona do standardowych podstaw bezpiecznikowych wielkości NH1C. Należy upewnić się, że podstawa posiada odpowiednią zdolność wyłączania oraz jest przystosowana do prądu 160 A i napięcia 80 V DC.
