Wkładka bezpiecznikowa (topikowa) NH1C 160A gBat 440V DC Magazyny energii | 004723112 ETI

Alternatywny kod produktu: M1C bat 160A/440V DC

Opis i Kluczowe Cechy

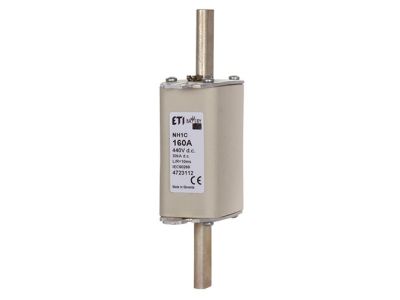

Wkładka bezpiecznikowa (topikowa) NH1C o prądzie znamionowym 160 A i napięciu 440 V DC, oznaczona indeksem 004723112, przeznaczona jest do ochrony obwodów prądu stałego w magazynach energii oraz systemach akumulatorowych. Charakterystyka gBat została zaprojektowana z myślą o specyficznych wymaganiach baterii – zapewnia selektywne wyłączenie przy przeciążeniach i zwarciu, chroniąc wrażliwe ogniwa przed uszkodzeniem.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach DC o dużym obciążeniu, typowych dla magazynów energii o wysokiej pojemności.
• Napięcie znamionowe 440 V DC: Gwarantuje skuteczne gaszenie łuku przy rozłączaniu obwodów stałoprądowych o podwyższonym napięciu, zwiększając bezpieczeństwo instalacji.
• Charakterystyka gBat: Opracowana specjalnie do ochrony akumulatorów – reaguje na przeciążenia charakterystyczne dla procesów ładowania i rozładowania, minimalizując ryzyko niekontrolowanego wzrostu temperatury.
• Konstrukcja wkładki NH1C: Kompatybilna z podstawami bezpiecznikowymi serii NH, co ułatwia wymianę i standaryzację w rozdzielnicach przemysłowych.
• Przeznaczenie do systemów DC: Dedykowana do instalacji fotowoltaicznych, zasobników energii oraz układów buforowania – wszędzie tam, gdzie wymagana jest niezawodna ochrona przy napięciu stałym do 440 V.

Zgodność z Normami

Wkładka spełnia wymagania aktualnych europejskich norm dla bezpieczników topikowych instalacji DC oraz posiada oznaczenie CE. Zgodność z odpowiednimi standardami IEC/EN dla bezpieczników niskiego napięcia zapewnia bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Wkładkę NH1C gBat 160A/440V DC stosuje się przede wszystkim w obwodach prądu stałego, gdzie ochrona akumulatorów i magazynów energii jest krytyczna. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących systemów.

• Ochrona przeciwprzeciążeniowa i zwarciowa w magazynach energii opartych na bateriach litowo-jonowych, kwasowo-ołowiowych i innych.
• Zabezpieczenie obwodów DC w instalacjach fotowoltaicznych z magazynowaniem energii (systemy on-grid i off-grid).
• Stosowanie w rozdzielnicach przemysłowych i stacjach ładowania pojazdów elektrycznych jako wkładka w podstawach NH.
• Ochrona baterii w zasilaczach awaryjnych (UPS) oraz systemach buforowania energii dla centrów danych.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować odpowiednią podstawę bezpiecznikową (np. typu NH1), a przewody podłączyć zgodnie z przekrojem dobranym do prądu 160 A. Moment dokręcania śrub zacisków należy utrzymać zgodnie z dokumentacją producenta podstawy. Przed ponownym załączeniem napięcia sprawdzić poprawność montażu i brak uszkodzeń wkładki.

FAQ

• Czy wkładka NH1C gBat nadaje się do ochrony akumulatorów w systemach fotowoltaicznych? Tak, charakterystyka gBat została zaprojektowana specjalnie z myślą o obciążeniach typowych dla akumulatorów – zapewnia odpowiednią selektywność i szybkość wyłączania, chroniąc ogniwa przed przeciążeniami podczas ładowania i rozładowania.
• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 440 V DC. Jest to wartość maksymalna dla obwodów prądu stałego – przy wyższym napięciu może nastąpić niepełne gaszenie łuku, dlatego nie należy przekraczać tego parametru.
• Czy wkładka ma wbudowany wskaźnik zadziałania? Wkładki serii NH1C standardowo nie posiadają wbudowanego wskaźnika optycznego. Stan zadziałania można sprawdzić poprzez pomiar ciągłości obwodu lub wizualnie po wyciągnięciu wkładki z podstawy. Zaleca się stosowanie podstaw z sygnalizacją przepalenia, jeśli wymagana jest stała kontrola.
