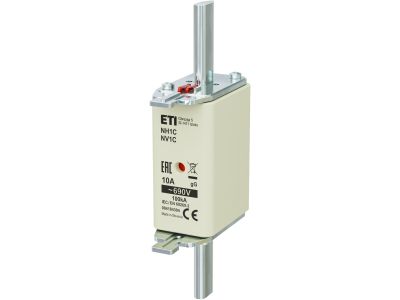

Wkładka bezpiecznikowa (topikowa) NH1C 10A gG 690V zwłoczna | 004184304 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH1C 10A 690V w klasie zwłocznej gG to podstawowy element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Zaprojektowana do współpracy z podstawkami bezpiecznikowymi NH, charakteryzuje się dużą zdolnością wyłączania prądu zwarciowego do 100 kA, gwarantując wysoki poziom bezpieczeństwa instalacji.

• Prąd znamionowy 10A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 10A, zapobiegając przegrzaniu przewodów i uszkodzeniom odbiorników.
• Napięcie znamionowe 690V: Przeznaczona do pracy w sieciach niskiego i średniego napięcia, w tym w instalacjach przemysłowych i motoryzacyjnych.
• Klasa zwłoczna gG: Charakteryzuje się opóźnionym działaniem, co pozwala na krótkotrwałe przeciążenia (np. podczas rozruchu silników) bez niepotrzebnego wyłączania obwodu.
• Duża zdolność wyłączania 100 kA: Skutecznie chroni instalację przed skutkami zwarć, minimalizując ryzyko uszkodzeń urządzeń i pożaru.
• Uniwersalny typ NH1C: Kompatybilna z większością podstawek bezpiecznikowych NH, standardowo stosowana w szafach rozdzielczych i aparaturze modułowej.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 i PN-EN 60269-2, określających wymagania dla bezpieczników niskonapięciowych. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH1C 10A gG znajdują zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających silniki elektryczne – zapobiega uszkodzeniom podczas rozruchu i normalnej pracy.
• Zabezpieczanie linii zasilających w szafach rozdzielczych przemysłowych i budynkowych.
• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach niskonapięciowych.
• Stosowanie w układach zasilania awaryjnego i rozdzielniach SN w instalacjach średniego napięcia.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionej części instalacji. Przed montażem należy upewnić się, że podstawa bezpiecznikowa jest odłączona i nie znajduje się pod napięciem. Wkładkę wkłada się w specjalny uchwyt w podstawie, dociskając do styku aż do zatrzaśnięcia. Nie należy używać siły przy montażu – wkładka powinna wsunąć się lekko. Po wymianie należy sprawdzić poprawność połączenia i brak luzów. Demontaż przeprowadzać w odwrotnej kolejności.

FAQ

• Czy wkładka NH1C 10A działa z podstawkami innych typów? Wkładka NH1C jest kompatybilna wyłącznie z podstawkami typu NH (np. NH00, NH1). Stosowanie w innych typach podstawek może spowodować nieprawidłowe działanie zabezpieczenia.
• Jaka jest różnica między klasą gG a gL? Klasa gG charakteryzuje się zwłocznym działaniem i jest przeznaczona do ochrony zarówno przed zwarciami, jak i długotrwałymi przeciążeniami. Klasa gL działa szybciej, ale jest mniej odporna na krótkotrwałe przeciążenia, np. przy rozruchu silników.
• Czy wkładki NH1C można stosować w obwodach 230V? Tak, wkładka jest zaprojektowana do pracy w sieciach 230V, 400V i 690V, co czyni ją uniwersalnym rozwiązaniem dla różnych typów instalacji.
