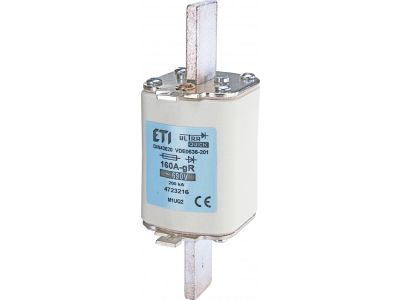

Wkładka bezpiecznikowa (topikowa) NH1/K 224A gR 690V ultraszybka / Z wybijakiem | 004723247 Eti

Alternatywny kod produktu: M1UQ2/224A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/K o oznaczeniu katalogowym 004723247 to ultraszybka wkładka gR o prądzie znamionowym 224 A i napięciu 690 V AC, wyposażona w wybijak sygnalizujący zadziałanie. Dedykowana do ochrony wrażliwych półprzewodników w przemysłowych obwodach dużej mocy, zapewnia błyskawiczne odcięcie prądu zwarciowego i minimalizuje ryzyko uszkodzenia kosztownych elementów elektroniki mocy.

• Prąd znamionowy 224 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, zapewniając skuteczną ochronę przeciążeniową i zwarciową.
• Napięcie znamionowe 690 V AC: przeznaczona do instalacji przemysłowych o podwyższonym napięciu, gwarantuje niezawodną izolację i odporność na przepięcia.
• Charakterystyka gR (ultraszybka): błyskawiczne (rzędu milisekund) przerywanie prądów zwarciowych, chroniąc tyrystory, diody i moduły IGBT przed termicznym zniszczeniem.
• Wybijak mechaniczny: wysuwany trzpień sygnalizuje przepalenie wkładki oraz może wyzwolić łącznik współpracujący (np. odłącznik bezpiecznikowy), umożliwiając szybką lokalizację uszkodzonej fazy.
• Wielkość NH1/K: standardowe wymiary nożowe zgodne z systemem NH, łatwa wymiana i kompatybilność z typowymi podstawami bezpiecznikowymi.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/K 224A gR 690V spełnia wymagania obowiązujących norm europejskich dla bezpieczników topikowych stosowanych w ochronie półprzewodników. Posiada oznaczenie CE i jest wytwarzana zgodnie z rygorystycznymi procedurami kontroli jakości.

Zastosowanie

Ultraszybka wkładka gR z wybijakiem znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna i błyskawiczna ochrona elementów półprzewodnikowych przed skutkami zwarć. Sprawdza się w następujących scenariuszach:

• Zabezpieczenie prostowników, falowników i przekształtników częstotliwości w układach napędowych.
• Ochrona tyrystorów, triaków i diod mocy w regulatorach napięcia i zasilaczach buforowych.
• Instalacje UPS oraz układy kondensatorów do kompensacji mocy biernej – szybkie wyłączanie ogranicza ryzyko wybuchu.
• Linie zasilające urządzenia spawalnicze, piece indukcyjne i inne odbiorniki o charakterze impulsowym.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP przy odłączonym napięciu. Należy stosować podstawę bezpiecznikową dostosowaną do rozmiaru NH1/K. Przed włożeniem wkładki sprawdzić, czy uchwyty podstawy są czyste i zapewniają odpowiedni docisk. Przekrój przewodów zasilających oraz moment dokręcania zacisków podstawy dobrać zgodnie z dokumentacją producenta, aby uniknąć przegrzewania. Po zadziałaniu wybijaka wymienić wkładkę na nową o takich samych parametrach.

FAQ

• Czy wkładka posiada sygnalizację zadziałania? Tak, wkładka wyposażona jest w wybijak – metalowy trzpień wysuwający się w momencie przepalenia topika. Umożliwia on wizualną kontrolę oraz może być wykorzystany do mechanicznego wyzwolenia łącznika.
• Jaka jest charakterystyka czasowo-prądowa? Charakterystyka gR oznacza działanie ultraszybkie – wkładka wyłącza prąd zwarciowy w czasie rzędu milisekund, co jest niezbędne do ochrony półprzewodników przed przepięciem termicznym.
• Czy można stosować tę wkładkę do ochrony silników lub transformatorów? Nie. Charakterystyka gR jest zbyt szybka do ochrony urządzeń o dużych prądach rozruchowych. Zaleca się stosowanie do obwodów z elementami półprzewodnikowymi (prostowniki, falowniki, UPS).
