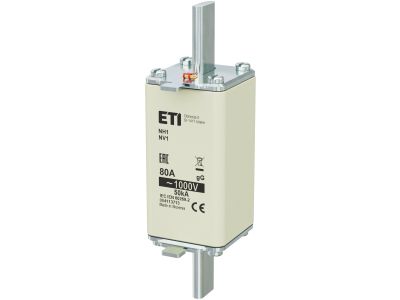

Wkładka bezpiecznikowa (topikowa) NH1/85 80A gG 1000V zwłoczna | 004113713 Eti

Alternatywny kod produktu: NH1 gG 80A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH1/85 o prądzie znamionowym 80 A i napięciu znamionowym 1000 V, o charakterystyce gG (ogólnego przeznaczenia, zwłoczna). Przeznaczona do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć w instalacjach przemysłowych oraz rozdzielnicach głównych. Zwłoczna charakterystyka umożliwia bezpieczne przepływanie prądów rozruchowych odbiorników bez zbędnego wyłączania.

• Prąd znamionowy 80 A: zapewnia skuteczną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Napięcie znamionowe 1000 V: umożliwia zastosowanie w instalacjach niskiego napięcia (max 1000 V AC), w tym w sieciach trójfazowych o podwyższonym napięciu.
• Charakterystyka gG (zwłoczna): gwarantuje selektywność w układach zabezpieczeń – bezpiecznik nie reaguje na krótkotrwałe prądy rozruchowe, a wyłącza dopiero przy trwałym przeciążeniu lub zwarciu.
• Wielkość NH1/85: standardowy wymiar wkładek NH1, kompatybilny z większością podstaw bezpiecznikowych NH1/85 na szynę TH35.
• Konstrukcja topikowa zwłoczna: wysoka zdolność wyłączania i stabilność parametrów przez cały okres eksploatacji, bez konieczności regulacji.

Zgodność z Normami

Wkładka bezpiecznikowa jest produkowana zgodnie z wymaganiami odpowiednich norm europejskich (seria EN 60269) oraz posiada certyfikację CE. Zapewnia to bezpieczeństwo użytkowania i zgodność z obowiązującymi przepisami w instalacjach budynkowych i przemysłowych.

Zastosowanie

Dzięki charakterystyce gG i wysokiej obciążalności prądowej wkładka bezpiecznikowa NH1/85 sprawdza się w wielu scenariuszach ochrony obwodów niskiego napięcia.

• Ochrona przewodów i kabli zasilających w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie przed zwarciem w obwodach odbiorników przemysłowych (silniki, piece, maszyny) o niewielkich prądach rozruchowych – wymagana jest weryfikacja doboru.
• Stosowanie w układach wymagających selektywności – zwłoczny charakter umożliwia zachowanie ciągłości zasilania bezpiecznikami poprzedzającymi.
• Ochrona linii kablowych w instalacjach fotowoltaicznych (po stronie AC, do 1000 V).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania w całej rozdzielnicy. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH1/85, zgodnie z oznaczeniami polaryzacji (jeśli występują). Nie przekraczaj znamionowego prądu i napięcia wkładki. Przewody przyłączane do podstawy muszą mieć przekrój dostosowany do prądu obciążenia (minimalny przekrój zgodny z dokumentacją podstawy). Moment dokręcania zacisków podstawy – według instrukcji producenta podstawy.

FAQ

• Czy wkładka ma podświetlenie lub wskaźnik zadziałania? Wkładka NH1/85 nie posiada wbudowanego wskaźnika – stan zadziałania należy sprawdzać wizualnie (przerwany element topikowy) lub za pomocą miernika. Dostępne są podstawy z sygnalizacją, ale wkładka sama w sobie jej nie zawiera.
• Jaki stopień ochrony ma ta wkładka? Stopień ochrony wkładki zależy od podstawy i obudowy rozdzielnicy. Sama wkładka nie ma przypisanego stopnia IP – montaż w rozdzielnicy o minimum IP20 zapewnia bezpieczeństwo przed przypadkowym dotykiem.
• Czy mogę stosować tę wkładkę do zabezpieczenia silnika? Charakterystyka gG jest przeznaczona do ochrony przewodów, nie silników. Do silników zaleca się wkładki o charakterystyce aM lub gM. W przypadku silników o małych prądach rozruchowych, po weryfikacji przez projektanta, wkładka gG może być stosowana, ale na ogół nie zapewni optymalnej selektywności.
