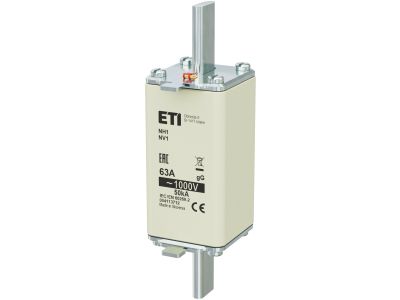

Wkładka bezpiecznikowa (topikowa) NH1/85 63A gG 1000V zwłoczna | 004113712 Eti

Alternatywny kod produktu: NH1 gG 63A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 o symbolu 004113712 to zwłoczna wkładka gG o prądzie znamionowym 63 A i napięciu 1000 V. Przeznaczona do stosowania w podstawach bezpiecznikowych NH1/85, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych i energetycznych. Charakterystyka zwłoczna pozwala na pracę z krótkotrwałymi przeciążeniami (np. rozruchem silników), jednocześnie niezawodnie wyłączając prąd w przypadku trwałego uszkodzenia.

• Prąd znamionowy 63 A: Gwarantuje bezpieczne przenoszenie obciążenia w standardowych obwodach niskiego i średniego napięcia bez ryzyka przegrzania.
• Napięcie znamionowe 1000 V AC: Umożliwia stosowanie w sieciach o podwyższonym napięciu, typowych dla przemysłu i energetyki.
• Charakterystyka gG (zwłoczna): Odpowiednia do zabezpieczania obwodów o dużych prądach rozruchowych (silniki, transformatory) – wkładka nie wyłącza przy chwilowych przeciążeniach, a jedynie przy trwałym zwarciu lub przeciążeniu.
• Rozmiar NH1/85: Zapewnia kompatybilność z dedykowanymi podstawami bezpiecznikowymi NH1 o wysokości 85 mm, co ułatwia wymianę i modernizację istniejących instalacji.
• Wysoka jakość wykonania: Ceramiczna lub piaskowa obudowa (typowa dla wkładek NH) gwarantuje skuteczne gaszenie łuku i bezpieczeństwo podczas wyłączania.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/85 jest zgodna z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza oznakowanie CE. Spełnia wymagania dotyczące bezpieczeństwa i niezawodności w instalacjach niskiego i średniego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH1/85 gG 63 A/1000 V znajduje zastosowanie w rozdzielnicach głównych, tablicach sterowniczych oraz w obwodach odbiorników przemysłowych. Dzięki charakterystyce zwłocznej idealnie nadaje się do ochrony obwodów z silnikami, transformatorami oraz innymi urządzeniami o dużym prądzie rozruchowym.

• Zabezpieczenie główne w rozdzielnicach przemysłowych i energetycznych (linie zasilające, rozdzielnice główne).
• Ochrona obwodów silników elektrycznych i transformatorów przed zwarciem i długotrwałym przeciążeniem.
• Modernizacja lub wymiana wkładek w istniejących podstawach NH1/85 – szybka i prosta dzięki uniwersalnemu formatowi.
• Stosowanie w instalacjach o napięciu do 1000 V AC, gdzie wymagane jest bezpieczeństwo i niezawodność wyłączania.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od danego obwodu i zabezpieczyć przed przypadkowym załączeniem. Wkładkę należy włożyć w podstawę bezpiecznikową zgodnie z oznaczeniami biegunowości (jeśli występują). Przekrój przewodów doprowadzonych do podstawy musi być dobrany do prądu znamionowego 63 A oraz warunków zwarciowych. Podczas montażu nie należy używać nadmiernej siły – wkładka powinna wejść swobodnie w styk. Po zakończeniu prac sprawdzić poprawność działania oraz dokręcić wszystkie połączenia śrubowe momentem zgodnym z dokumentacją producenta podstawy.

FAQ

• Czy wkładka NH1/85 gG 63 A nadaje się do ochrony silników? Tak, charakterystyka zwłoczna (gG) została zaprojektowana z myślą o obwodach z dużymi prądami rozruchowymi, np. silniki czy transformatory. Wkładka nie zadziała przy krótkotrwałym przeciążeniu (rozruch), ale skutecznie odłączy obwód w przypadku trwałego przeciążenia lub zwarcia.
• Jakie napięcie maksymalne może wytrzymać ta wkładka? Napięcie znamionowe wynosi 1000 V AC. Należy pamiętać, że bezpieczeństwo gwarantowane jest tylko w sieciach o napięciu nieprzekraczającym tej wartości. W przypadku stosowania w sieciach wyższego napięcia konieczne jest zastosowanie odpowiednich wkładek wyższego napięcia.
• Czy wkładka jest podświetlana lub sygnalizuje przepalenie? Nie, standardowa wkładka bezpiecznikowa NH1/85 nie posiada wbudowanej sygnalizacji przepalenia. Do monitorowania stanu wkładki należy stosować zewnętrzne wskaźniki lub regularnie sprawdzać ciągłość obwodu po odłączeniu napięcia.
