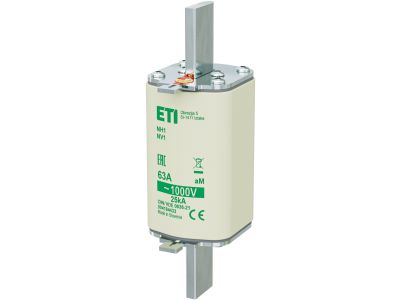

Wkładka bezpiecznikowa (topikowa) NH1/85 63A aM 1000V silnikowa | 004184433 Eti

Alternatywny kod produktu: NH1 aM 63A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 o prądzie znamionowym 63 A i napięciu 1000 V AC, przeznaczona do ochrony silników (charakterystyka aM). Symbol katalogowy 004184433. Dzięki zwłocznej charakterystyce aM bezpiecznik przepuszcza krótkotrwałe prądy rozruchowe silników, zapewniając selektywną ochronę przed zwarciami. Rozmiar NH1/85 umożliwia łatwy montaż w standardowych podstawach bezpiecznikowych NH.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach silnikowych o znacznym poborze mocy bez ryzyka przedwczesnego zadziałania podczas rozruchu.
• Napięcie znamionowe 1000 V AC: wysoka rezerwa napięciowa dla instalacji przemysłowych, gwarantująca niezawodność w systemach o podwyższonym napięciu.
• Charakterystyka aM (zwłoczna): dopasowana do charakterystyki rozruchowej silników – eliminuje zbędne wyłączenia przy prądach udarowych.
• Wymiar NH1/85: uniwersalny rozmiar wkładki topikowej zgodny z normami DIN, łatwa wymiana w istniejących podstawach NH.
• Przeznaczenie silnikowe: optymalna ochrona zwarciowa dla silników indukcyjnych, agregatów, pomp i wentylatorów.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zgodność z ogólnymi standardami DIN dla wkładek NH1/85 gwarantuje kompatybilność mechaniczną i elektryczną z podstawami dostępnymi na rynku.

Zastosowanie

Wkładka bezpiecznikowa NH1/85 63A aM 1000V znajduje zastosowanie przede wszystkim w obwodach zabezpieczających silniki elektryczne. Dzięki charakterystyce zwłocznej idealnie nadaje się do miejsc, gdzie występują krótkotrwałe prądy rozruchowe.

• Ochrona zwarciowa silników w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie obwodów sterowania silnikami w przemyśle (pompy, wentylatory, sprężarki).
• Stosowana w systemach automatyki budynkowej jako element gwarantujący selektywność z wyłącznikami nadprądowymi.
• Zastosowania wymagające wysokiego napięcia (1000 V) – np. w instalacjach przemysłowych o napięciu 690V/1000V.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest zasilany. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1/85, zgodnie z instrukcją producenta podstawy. Przekrój przewodów doprowadzonych do listew zaciskowych podstawy należy dobrać do prądu znamionowego 63 A oraz warunków zwarciowych. Po zamknięciu obudowy sprawdź poprawność osadzenia wkładki.

FAQ

• Czym charakteryzuje się charakterystyka aM? Charakterystyka aM oznacza zwłoczną wkładkę bezpiecznikową przeznaczoną do ochrony silników. Bezpiecznik wytrzymuje krótkotrwałe prądy rozruchowe (około 5–8 krotności prądu znamionowego) przez czas potrzebny do rozruchu, a następnie wyłącza obwód w przypadku zwarcia.
• Jakie napięcie maksymalne może być przyłożone do tej wkładki? Zgodnie z danymi katalogowymi napięcie znamionowe wynosi 1000 V AC. Nie należy przekraczać tej wartości, aby uniknąć ryzyka przeskoku łuku i uszkodzenia izolacji.
• Czy mogę stosować tę wkładkę w standardowej podstawie NH1? Tak, wkładka ma rozmiar NH1/85, co jest zgodne z powszechnie stosowanym standardem DIN dla bezpieczników NH1. Przed montażem sprawdź, czy podstawa jest przystosowana do napięcia 1000 V i prądu 63 A.
