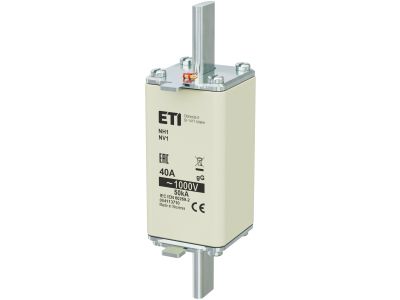

Wkładka bezpiecznikowa (topikowa) NH1/85 40A gG 1000V zwłoczna | 004113710 Eti

Alternatywny kod produktu: NH1 gG 40A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) oznaczona symbolem 004113710 to element zabezpieczający w rozmiarze NH1/85 o prądzie znamionowym 40 A i napięciu 1000 V AC. Charakterystyka gG (zwłoczna) pozwala na bezpieczne stosowanie w obwodach, w których występują chwilowe przeciążenia, np. przy rozruchu silników, bez ryzyka wyłączenia w stanie normalnej pracy. Wkładka przeznaczona jest do montażu w standardowych podstawach bezpiecznikowych typu NH.

• Prąd znamionowy 40 A: Gwarantuje niezawodną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć w obwodach o znacznym obciążeniu.
• Napięcie znamionowe 1000 V AC: Umożliwia pracę w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka gG (ogólnego przeznaczenia, zwłoczna): Łączy zdolność do przepuszczania prądów rozruchowych z pewnym wyzwalaniem przy przeciążeniach i zwarciu – uniwersalne zabezpieczenie dla większości odbiorników.
• Wykonanie zwłoczne: Odporne na krótkotrwałe przeciążenia, np. podczas rozruchu silników elektrycznych, co zapobiega niepotrzebnym wyłączeniom.
• Wielkość NH1/85: Standardowy wymiar obudowy (85 mm) zapewniający kompatybilność z podstawami bezpiecznikowymi NH1, ułatwia wymianę i serwis w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich dla bezpieczników topikowych niskiego napięcia. Produkt posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki charakterystyce gG i wysokiej wytrzymałości napięciowej wkładka sprawdza się w wielu gałęziach przemysłu oraz w energetyce zawodowej. Stosowana jest przede wszystkim do zabezpieczania:

• Linii kablowych i przewodów w rozdzielnicach głównych oraz podrozdzielnicach.
• Odbiorników o dużym prądzie rozruchowym, takich jak silniki asynchroniczne, transformatory czy sprężarki.
• Instalacji przemysłowych o napięciu do 1000 V AC, np. w halach produkcyjnych, stacjach transformatorowych.
• Systemów automatyki i sterowania, gdzie wymagana jest selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej typu NH (np. LH lub RH) zamontowanej na szynie TH35. Dokręcać styki podstawy zgodnie z dokumentacją producenta, dobierając moment obrotowy do przekroju zastosowanych przewodów. Przekrój przewodów dobrać do prądu znamionowego zabezpieczenia (40 A) oraz warunków zwarciowych w instalacji.

FAQ

• Czy wkładka jest zwłoczna? Tak, charakterystyka gG oznacza wykonanie zwłoczne – bezpiecznik wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe), co zapobiega zbędnym wyłączeniom w normalnych warunkach pracy.
• Do jakiego napięcia mogę stosować tę wkładkę? Napięcie znamionowe wynosi 1000 V AC. Nie należy jej używać w obwodach prądu stałego bez potwierdzenia parametrów producenta – w danych wejściowych podano wyłącznie napięcie zmienne.
• Jaką podstawę bezpiecznikową wybrać? Wkładka przeznaczona jest do podstaw typu NH o rozmiarze NH1/85. Należy upewnić się, że podstawa ma odpowiednią obciążalność prądową (minimum 40 A) i jest przystosowana do napięcia 1000 V.
