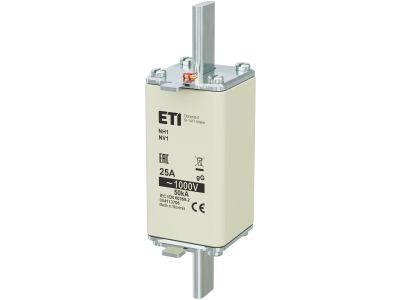

Wkładka bezpiecznikowa (topikowa) NH1/85 25A gG 1000V zwłoczna | 004113706 Eti

Alternatywny kod produktu: NH1 gG 25A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 o prądzie znamionowym 25 A i napięciu 1000 V AC, zwłoczna charakterystyka gG, oznaczona symbolem 004113706. Przeznaczona do ochrony kabli i urządzeń przed przeciążeniem i zwarciem w instalacjach przemysłowych. Dzięki zwłocznemu działaniu wytrzymuje krótkotrwałe prądy rozruchowe, co zapewnia selektywność i ciągłość zasilania.

• Prąd znamionowy 25 A: odpowiedni do zabezpieczania obwodów o średnim obciążeniu – gwarantuje pewną ochronę bez zbędnych wyłączeń.
• Napięcie znamionowe 1000 V AC: przystosowana do pracy w układach wysokiego napięcia, typowych dla rozdzielnic przemysłowych.
• Charakterystyka zwłoczna gG: łączy zdolność do przepuszczania prądów rozruchowych z szybkim wyłączaniem zwarć – idealna do odbiorników o dużym prądzie startowym (silniki, transformatory).
• Wielkość NH1/85: zgodna z popularnym standardem wkładek NH, łatwa w wymianie i szeroko dostępna na rynku.
• Konstrukcja topikowa: zapewnia niezawodny, bezzwarciowy przerywacz obwodu – nie wymaga zasilania pomocniczego ani konserwacji.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania odpowiednich norm europejskich dotyczących bezpieczników topikowych niskiego napięcia oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnymi wytycznymi bezpieczeństwa dla aparatury zabezpieczającej.

Zastosowanie

Wkładka bezpiecznikowa NH1/85 25 A gG znajduje zastosowanie w przemysłowych sieciach zasilania, rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest skuteczna ochrona przed przeciążeniem i zwarciem.

• Zabezpieczenie obwodów silnikowych z charakterystyką rozruchu (np. pompy, wentylatory, sprężarki).
• Ochrona transformatorów, dławików i innych odbiorników indukcyjnych w instalacjach nn.
• Podstawowe zabezpieczenie linii kablowych w rozdzielnicach przemysłowych i komercyjnych.
• Selektywna współpraca z wyłącznikami nadprądowymi i różnicowymi w układach wielostopniowych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować odpowiedni uchwyt bezpiecznikowy (podstawa NH1) oraz zachować zgodność z danymi znamionowymi na tabliczce. Przekrój przewodów oraz moment dokręcania zacisków – zgodnie z dokumentacją producenta podstawy. Przed ponownym załączeniem sprawdzić poprawność osadzenia wkładki.

FAQ

• Czy wkładka nadaje się do ochrony przed przeciążeniem? Tak, charakterystyka gG łączy funkcję zabezpieczenia przeciążeniowego i zwarciowego – jest to tzw. bezpiecznik ogólnego przeznaczenia.
• Jaki jest stopień ochrony samej wkładki? Wkładka jako element wewnętrzny nie posiada samodzielnego stopnia IP – stopień ochrony zapewnia obudowa lub podstawa, w której jest zamontowana (najczęściej IP20 w rozdzielnicy).
• Czy wkładka jest zwłoczna? Tak – zwłoczna (gG) oznacza, że wytrzymuje krótkotrwałe prądy przeciążeniowe (np. rozruch silnika) bez wyzwalania, a jednocześnie szybko reaguje na zwarcia.
