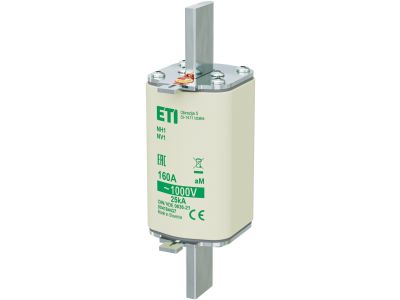

Wkładka bezpiecznikowa (topikowa) NH1/85 160A aM 1000V silnikowa | 004184437 Eti

Alternatywny kod produktu: NH1 aM 160A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1/85 o prądzie znamionowym 160 A i napięciu 1000 V AC w charakterystyce aM (silnikowa) przeznaczona jest do zabezpieczania obwodów silnikowych przed skutkami przeciążeń i zwarć. Oznaczenie NH1/85 określa standardowy rozmiar wkładki w systemie NH, co ułatwia dobór odpowiedniej podstawy bezpiecznikowej. Symbol katalogowy: 004184437.

• Charakterystyka aM (silnikowa): Zapewnia selektywną ochronę silników elektrycznych, dopuszczając krótkotrwałe przeciążenia rozruchowe bez zbędnego wyłączania, przy jednoczesnym szybkim zadziałaniu w przypadku zwarcia.
• Prąd znamionowy 160 A: Pozwala na bezpieczne zabezpieczenie obwodów silnikowych o znacznym poborze prądu, minimalizując ryzyko przegrzania przewodów i uszkodzenia napędu.
• Napięcie znamionowe 1000 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo pracy.
• Wielkość NH1/85: Standardowy wymiar wkładki zgodny z systemem NH, co gwarantuje kompatybilność z typowymi podstawami bezpiecznikowymi oraz łatwość wymiany.
• Budowa topikowa: Gwarantuje pewne i jednorazowe zadziałanie w przypadku awarii, uniemożliwiając ponowne załączenie uszkodzonego obwodu bez uprzedniej kontroli instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH1/85 160 A aM została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia wymagania standardów DIN dla wkładek topikowych w systemie NH, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa aM znajduje zastosowanie przede wszystkim w obwodach silnikowych oraz w rozdzielnicach przemysłowych. Jej charakterystyka jest optymalnie dopasowana do zabezpieczania silników indukcyjnych i innych odbiorników o dużym prądzie rozruchowym.

• Zabezpieczanie silników elektrycznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Ochrona obwodów sterowania silników w układach automatyki przemysłowej (styczniki, przekaźniki, softstarty).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Jako element zabezpieczający w instalacjach o napięciu do 1000 V AC, gdzie wymagana jest charakterystyka aM.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od źródła. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH1, zgodnej z systemem NH1/85. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków w podstawie muszą być dobrane zgodnie z dokumentacją producenta podstawy i obowiązującymi normami.

FAQ

• Co oznacza charakterystyka aM i czym różni się od gG? aM to charakterystyka silnikowa, która dopuszcza krótkotrwałe przeciążenia (np. przy rozruchu silnika) i działa szybciej w przypadku zwarcia. Charakterystyka gG (do ogólnego stosowania) ma większą inercję cieplną i służy głównie do ochrony kabli – nie jest zalecana do zabezpieczania silników.
• Co oznacza symbol NH1/85? NH1 oznacza wielkość obudowy (system NH), a liczba 85 odnosi się do długości wkładki w milimetrach. Jest to standardowy rozmiar dla wkładek NH1, co zapewnia kompatybilność z dedykowanymi podstawami.
• Czy tę wkładkę można stosować w obwodach prądu stałego (DC)? Producent określił napięcie znamionowe wyłącznie dla prądu przemiennego (1000 V AC). W danych nie ma informacji o zdolności wyłączania w obwodach DC, dlatego należy stosować ją tylko w instalacjach AC, zgodnie z przeznaczeniem.
