Wkładka bezpiecznikowa (topikowa) NH1 63A gR 690V ultraszybka | 004333209 Eti

Alternatywny kod produktu: M1UQU-N/63A/690V

Opis i Kluczowe Cechy

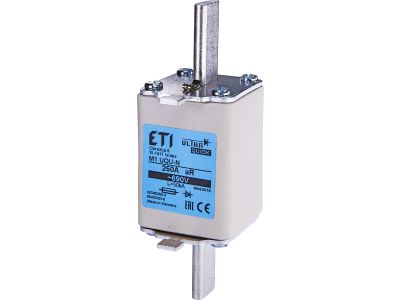

Wkładka bezpiecznikowa (topikowa) NH1 63A gR 690V ultraszybka (symbol 004333209) przeznaczona jest do stosowania w podstawach bezpiecznikowych NH. Dzięki prądowi znamionowemu 63 A i napięciu 690 V AC zapewnia bezpieczne odłączanie obwodów w instalacjach przemysłowych o podwyższonych wymaganiach napięciowych. Charakterystyka gR (ultraszybka) gwarantuje błyskawiczne przerywanie prądów zwarciowych, co chroni wrażliwe elementy półprzewodnikowe przed uszkodzeniem termicznym.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiednią selektywność zabezpieczeń.
• Napięcie znamionowe 690 V AC: Przeznaczona do instalacji, w których występują podwyższone napięcia robocze (np. w układach napędów średniego napięcia).
• Charakterystyka gR (ultraszybka): Minimalny czas zadziałania przy zwarciu – kluczowa ochrona dla półprzewodników mocy (diody, tyrystory, IGBT) przed przepływem prądów uszkadzających.
• Wielkość NH1: Standardowy wymiar wkładki zgodny z systemem NH, co ułatwia wymianę i kompatybilność z typowymi podstawami bezpiecznikowymi.
• Wysoka zdolność zwarciowa: Dzięki konstrukcji topikowej bezpiecznik niezawodnie przerywa prądy zwarciowe, ograniczając energię wydzielaną w chronionym urządzeniu.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi. Produkt jest zgodny ze standardami DIN w zakresie wymiarów i charakterystyk bezpieczników NH.

Zastosowanie

Wkładka bezpiecznikowa NH1 gR dedykowana jest do ochrony urządzeń elektronicznych mocy, w których krótkie czasy wyłączenia są krytyczne.

• Ochrona półprzewodników: Zabezpiecza diody, tyrystory, triaki oraz moduły IGBT w prostownikach, falownikach i przekształtnikach częstotliwości przed zwarciami wewnętrznymi i zewnętrznymi.
• Przemienniki częstotliwości i serwonapędy: Stosowana w obwodach pośredniczących DC oraz po stronie AC przy podwyższonych napięciach (do 690 V).
• Instalacje przemysłowe 690 V: Idealna do rozdzielnic głównych i sterowniczych w zakładach produkcyjnych, gdzie wymagana jest praca przy napięciu 690 V AC.
• Zasilacze awaryjne i UPS: Zabezpiecza stopnie mocy w systemach bezprzerwowego zasilania przed przepięciami i zwarciami.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie od obwodu – brak napięcia potwierdzić próbnikiem. Wkładkę umieszcza się w dedykowanej podstawie NH1, dbając o prawidłowy docisk i kontakt styków. Nie wolno stosować wkładek o parametrach innych niż znamionowe dla danego obwodu. Po zamontowaniu należy sprawdzić dokręcenie śrub mocujących (moment zgodny z dokumentacją podstawy) oraz przekrój przewodów dobrany do zabezpieczanego prądu.

FAQ

• Czy wkładka ma podświetlenie lub wskaźnik zadziałania? Wkładka bezpiecznikowa NH1 gR nie posiada wbudowanego podświetlenia ani mechanicznego wskaźnika przepalenia. Stan zadziałania można sprawdzić za pomocą miernika ciągłości obwodu lub wymontowując wkładkę i oglądając topik.
• Jaki jest stopień ochrony wkładki? Stopień ochrony dotyczy osprzętu (podstawy bezpiecznikowej i rozdzielnicy). Sama wkładka nie ma nadawanego stopnia IP – jej ochrona zależy od szczelności podstawy i obudowy, w której jest zamontowana.
• Co oznacza charakterystyka gR? Oznaczenie gR (ultraszybka) oznacza bezpiecznik topikowy o bardzo krótkim czasie zadziałania, przeznaczony głównie do ochrony półprzewodników. W przeciwieństwie do bezpieczników gL/gG (do kabli i silników) bezpieczniki gR minimalizują energię przepływającą przez chronione elementy podczas zwarcia.
