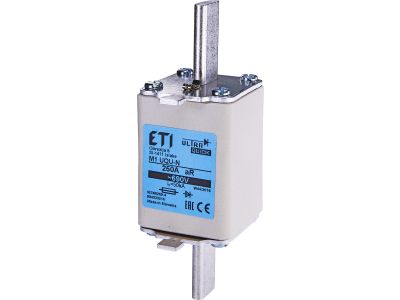

Wkładka bezpiecznikowa (topikowa) NH1 250A aR 690V ultraszybka | 004333216 Eti

Alternatywny kod produktu: M1UQU-N/250A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1 o symbolu 004333216 to ultraszybki bezpiecznik z charakterystyką aR, przeznaczony do ochrony półprzewodników. Dzięki prądowi znamionowemu 250 A i napięciu 690 V AC zapewnia skuteczną ochronę przed zwarciami w układach energoelektronicznych, gdzie krytyczne jest natychmiastowe odłączenie prądu.

• Prąd znamionowy 250 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, typowych dla przemysłowych układów zasilania i energoelektroniki.
• Napięcie znamionowe 690 V AC: Przeznaczona do pracy w sieciach o podwyższonym napięciu, gwarantując bezpieczeństwo w instalacjach przemysłowych.
• Charakterystyka aR (ultraszybka): Błyskawiczne wyłączenie prądu zwarciowego chroni wrażliwe elementy półprzewodnikowe przed uszkodzeniem termicznym.
• Wielkość wkładki NH1: Standardowy rozmiar pasujący do typowych podstaw NH1, co ułatwia wymianę i zapewnia kompatybilność z istniejącymi rozdzielnicami.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dla bezpieczników topikowych przeznaczonych do ochrony półprzewodników (charakterystyka aR). Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka NH1 250A aR znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna ochrona przed zwarciami wrażliwych urządzeń elektronicznych.

• Ochrona półprzewodników mocy (tyrystory, diody, tranzystory IGBT) w prostownikach i falownikach.
• Zabezpieczenie obwodów prądu stałego (DC) po stronie wyprostowanej.
• Stosowana w przemysłowych zasilaczach UPS, napędach elektrycznych i układach energoelektronicznych.
• Ochrona baterii kondensatorów oraz innych elementów wrażliwych na przepięcia.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej typu NH1, na szynie TH35 lub w rozdzielnicy, zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania połączeń śrubowych należy dobrać do prądu znamionowego 250 A (zalecane wartości w instrukcji instalacji danego układu). Regularnie sprawdzaj stan wkładki – przepaloną wymień na nową o identycznych parametrach.

FAQ

• Co oznacza charakterystyka aR? aR to oznaczenie dla bezpieczników ultraszybkich, przeznaczonych głównie do ochrony półprzewodników. Zapewniają bardzo krótki czas wyłączenia prądu zwarciowego, minimalizując ryzyko uszkodzenia wrażliwych elementów.
• Jaka jest maksymalna wartość napięcia znamionowego? Wkładka zaprojektowana jest na napięcie 690 V AC. Nie należy jej stosować w obwodach o wyższym napięciu bez uprzedniej weryfikacji karty katalogowej.
• Jaka jest wielkość wkładki? Wkładka ma standardowy rozmiar NH1, przeznaczony dla prądów do 250 A w typowych instalacjach przemysłowych. Pasuje do większości podstaw NH1 dostępnych na rynku.
