Wkładka bezpiecznikowa (topikowa) NH1 224A gR 690V ultraszybka | 004723218 Eti

Alternatywny kod produktu: M1UQ2/224A/690V

Opis i Kluczowe Cechy

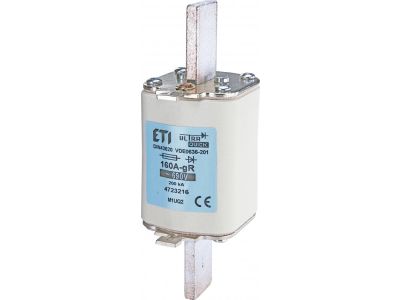

Wkładka bezpiecznikowa (topikowa) NH1 224A gR 690V ultraszybka o symbolu 004723218 to element zabezpieczający przeznaczony do ochrony półprzewodników mocy. Dzięki prądowi znamionowemu 224 A i napięciu 690 V AC zapewnia skuteczne odcięcie w przypadku zwarć w obwodach o dużym obciążeniu. Kategoria użytkowa gR (ochrona półprzewodników) gwarantuje ekstremalnie krótki czas wyłączenia, minimalizując ryzyko uszkodzenia tyrystorów, diod czy tranzystorów IGBT.

• Prąd znamionowy 224 A: zabezpiecza obwody o znacznym poborze mocy, np. w zasilaczach przemysłowych i przekształtnikach, bez ryzyka zbędnych wyłączeń.
• Napięcie znamionowe 690 V AC: kompatybilność z instalacjami niskiego napięcia w standardzie przemysłowym, również w układach trójfazowych.
• Kategoria gR (ultraszybka): czas zadziałania liczony w milisekundach – chroni wrażliwe półprzewodniki przed przepięciami zwarciowymi.
• Wielkość NH1: uniwersalny rozmiar wkładki pasujący do standardowych podstaw i rozłączników bezpiecznikowych NH1.
• Budowa topikowa: pewne i powtarzalne parametry wyłączenia, bez potrzeby zasilania pomocniczego.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników do ochrony półprzewodników. Produkt posiada certyfikat CE, a jego parametry są zgodne z ogólnie przyjętymi standardami DIN dla wkładek gR. (Pełne numery norm dostępne w karcie katalogowej producenta).

Zastosowanie

Dzięki charakterystyce ultraszybkiej kategorii gR bezpiecznik znajduje zastosowanie przede wszystkim w układach wymagających ochrony elementów półprzewodnikowych.

• Ochrona prostowników, tyrystorów i modułów IGBT w napędach prądu stałego i przemiennikach częstotliwości.
• Zabezpieczenie zasilaczy UPS oraz układów ładowania baterii przed skutkami zwarć wewnętrznych.
• Ochrona wejść falowników fotowoltaicznych i przekształtników AC/DC w automatyce przemysłowej.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako wkładka w podstawach NH1 – szybkie odcięcie zwarć w torach półprzewodnikowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Wkładkę umieszcza się w odpowiedniej podstawie bezpiecznikowej lub rozłączniku bezpiecznikowym przystosowanym do wielkości NH1 (np. na szynie TH35 lub płycie montażowej). Dokręcanie śrub mocujących podstawy oraz dokręcanie połączeń przewodów należy wykonać zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 224 A. Po zamontowaniu wkładki sprawdzić jej położenie w uchwycie podstawy.

FAQ

• Czy wkładka gR nadaje się do ochrony standardowych kabli? Nie – kategoria gR jest dedykowana do ochrony półprzewodników. Do zabezpieczania przewodów i silników należy stosować wkładki gG lub inne o charakterystyce zwłocznej.
• Jakie napięcie maksymalne może występować w obwodzie z tym bezpiecznikiem? Napięcie znamionowe wkładki wynosi 690 V AC. W obwodach prądu stałego parametry mogą być inne – przed zastosowaniem w DC należy sprawdzić dane katalogowe producenta.
• Co oznacza symbol NH1? NH1 to rozmiar wkładki bezpiecznikowej zgodny z typowymi podstawami NH, gdzie "1" oznacza szerokość podstawy (ok. 50 mm). To standard w instalacjach przemysłowych.
