Opis i Kluczowe Cechy

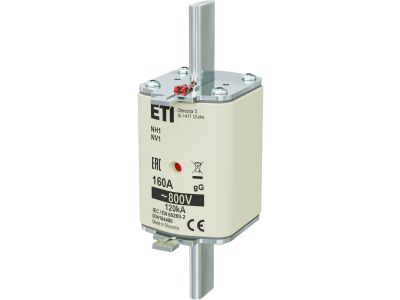

Wkładka bezpiecznikowa NH1 o charakterystyce gG i prądzie znamionowym 160A to zaawansowane rozwiązanie ochronne zaprojektowane przez renomowanego producenta ETI. Urządzenie zostało zoptymalizowane do pracy w wymagających systemach fotowoltaicznych (PV), gdzie napięcie znamionowe sięga 800V AC. Charakterystyka gG oznacza wkładkę pełnozakresową o ogólnym przeznaczeniu, która w tym konkretnym wykonaniu wykazuje właściwości zwłoczne, co pozwala na bezpieczne przenoszenie krótkotrwałych przeciążeń bez nieuzasadnionego przerywania obwodu. Solidna konstrukcja korpusu wykonanego ze steatytu zapewnia doskonałą odporność termiczną i mechaniczną, a srebrzone styki miedziane gwarantują niskie straty mocy oraz minimalną rezystancję przejścia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla bezpieczeństwa instalacji przemysłowych i wielkoskalowych farm fotowoltaicznych. Wkładka spełnia wymagania normy IEC 60269, co potwierdza jej zdolność do bezpiecznego przerywania prądów zwarciowych przy napięciu roboczym do 800V. Posiada certyfikację CE, co dopuszcza ją do obrotu na rynku europejskim jako komponent spełniający najwyższe standardy jakościowe i bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka NH1 160A gG 800V znajduje szerokie zastosowanie w sektorze odnawialnych źródeł energii. Jest dedykowana do ochrony inwerterów solarnych, rozdzielnic prądu przemiennego (AC) w systemach fotowoltaicznych oraz jako zabezpieczenie główne w liniach zasilających o podwyższonym napięciu roboczym. Dzięki podwyższonemu napięciu znamionowemu 800V, idealnie wpisuje się w nowoczesne topologie sieci, gdzie dąży się do redukcji strat przesyłowych poprzez podnoszenie napięcia pracy systemu.

Wskazówki Montażowe

Montaż wkładki powinien odbywać się wyłącznie w dedykowanych podstawach bezpiecznikowych rozmiaru NH1 (np. typu PK1 lub PT1) przy użyciu atestowanego uchwytu izolacyjnego (manewrowego). Przed instalacją należy upewnić się, że parametry sieci odpowiadają danym znamionowym wkładki (160A, 800V). Należy zwrócić szczególną uwagę na stan powierzchni stykowych w podstawie – powinny być one czyste i zapewniać odpowiedni docisk mechaniczny. Podczas wymiany wkładki w systemach PV, należy bezwzględnie przestrzegać procedur bezpieczeństwa i upewnić się, że obwód został odłączony od źródła zasilania, aby uniknąć powstania łuku elektrycznego.

FAQ

• Czy tę wkładkę można stosować w standardowych instalacjach 400V? Tak, napięcie znamionowe 800V jest napięciem maksymalnym, co oznacza, że wkładka może bezpiecznie pracować w instalacjach o niższym napięciu, zapewniając przy tym wyższy margines bezpieczeństwa izolacyjnego.
• Co oznacza charakterystyka gG w kontekście fotowoltaiki? Jest to charakterystyka ogólnego przeznaczenia, która chroni zarówno przed przeciążeniami, jak i zwarciami. W systemach PV o napięciu 800V AC zapewnia ona skuteczną ochronę kabli i aparatury rozdzielczej.
• Czy wkładka posiada wskaźnik zadziałania? Tak, standardowo wkładki typu NH od ETI wyposażone są w wizualny wskaźnik zadziałania umieszczony na górnej pokrywie lub czołowej części korpusu, co pozwala na szybką diagnostykę awarii.
