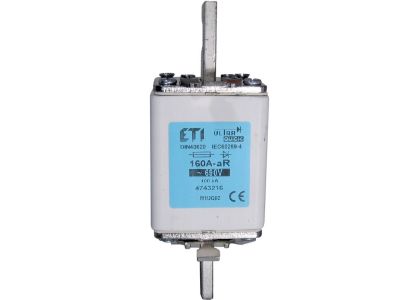

Wkładka bezpiecznikowa (topikowa) NH1 160A aR 690V ultraszybka | 004743216 Eti

Alternatywny kod produktu: M1UQ02/160A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1 o symbolu 004743216 to element przeznaczony do ochrony półprzewodników w obwodach prądu przemiennego. Dzięki charakterystyce aR (ultraszybkiej) i prądowi znamionowemu 160 A przy napięciu do 690 V AC zapewnia skuteczne ograniczanie prądów zwarciowych, minimalizując ryzyko uszkodzenia sterowników PLC, falowników czy prostowników. Konstrukcja zgodna z serią NH1 umożliwia łatwą wymianę w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 160 A: bezpieczne obciążenie w obwodach o dużym poborze mocy bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 V AC: wysoka wytrzymałość napięciowa, odpowiednia dla instalacji przemysłowych i sieci trójfazowych.
• Charakterystyka aR (ultraszybka): błyskawiczne wyłączenie w przypadku zwarcia, chroni wrażliwe półprzewodniki przed przepięciami termicznymi.
• Wielkość NH1: uniwersalny form factor, pasuje do standardowych podstaw NH1, ułatwia serwis i wymianę.
• Wkładka topikowa bezobsługowa: pewne zadziałanie bez konieczności regulacji, gotowa do montażu w rozdzielnicy.

Zgodność z Normami

Wkładka została zaprojektowana zgodnie z europejskimi standardami dla bezpieczników przemysłowych. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Charakterystyka aR odpowiada wymaganiom norm dotyczących ochrony półprzewodników, co gwarantuje niezawodność w krytycznych aplikacjach.

Zastosowanie

Dzięki ultraszybkiej charakterystyce wyłączania wkładka NH1 160A aR znajduje zastosowanie wszędzie tam, gdzie priorytetem jest ochrona elementów półprzewodnikowych przed skutkami zwarć i przeciążeń.

• Ochrona wejść prostowników i falowników w napędach przemysłowych.
• Zabezpieczenie zasilaczy impulsowych, UPS oraz przetwornic DC/AC.
• Stosowanie w obwodach sterowania PLC i układów automatyki budynkowej.
• Instalacje zasilania maszyn CNC, serwonapędów i urządzeń spawalniczych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1 (np. typu NH1 UQ02). Przed montażem sprawdzić, czy prąd znamionowy, napięcie i charakterystyka są zgodne z wymaganiami obwodu. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 160 A.

FAQ

• Co oznacza charakterystyka aR? Charakterystyka aR (ultraszybka) oznacza, że wkładka jest przeznaczona do ochrony półprzewodników. Reaguje bardzo szybko na prądy zwarciowe, ograniczając energię przepływającą przez zabezpieczane elementy.
• Czy tę wkładkę można stosować w obwodach silnikowych? Charakterystyka aR nie jest zalecana do ochrony silników (do tego służą wkładki gG lub gM). W obwodach silnikowych z dużymi prądami rozruchowymi wkładka aR może zadziałać niepotrzebnie – należy stosować odpowiedni typ.
• Jaki jest stopień ochrony IP wkładki? Wkładka bezpiecznikowa jako element wewnętrzny nie ma własnego stopnia ochrony IP – ochronę zapewnia obudowa podstawy lub rozdzielnicy, w której jest zamontowana.
