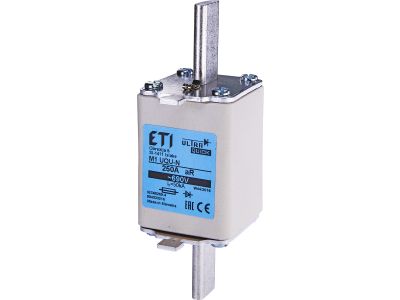

Wkładka bezpiecznikowa (topikowa) NH1 160A aR 690V ultraszybka | 004333213 Eti

Alternatywny kod produktu: M1UQU-N/160A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1 160A aR 690V ultraszybka o symbolu katalogowym 004333213 przeznaczona jest do ochrony układów półprzewodnikowych przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 160 A oraz napięciu 690 V AC zapewnia bezpieczne odcinanie obwodów o znacznym obciążeniu. Kategoria aR (ochrona półprzewodników) gwarantuje bardzo krótki czas zadziałania, co minimalizuje ryzyko uszkodzenia diod, tyrystorów czy modułów IGBT.

• Prąd znamionowy 160 A: pozwala na pracę w obwodach o dużym poborze prądu, bez ryzyka przegrzania wkładki przy normalnej eksploatacji.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, typowych dla sieci trójfazowych.
• Charakterystyka aR (ultraszybka): wyłączenie prądu zwarciowego w czasie rzędu milisekund, chroniąc wrażliwe elementy półprzewodnikowe przed uszkodzeniem termicznym.
• Zakres prądów od 1,6 do 160 A (wielkość NH1): łatwość doboru odpowiedniej wkładki do zabezpieczanego urządzenia, przy zachowaniu jednolitej podstawy bezpiecznikowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane wkładkom bezpiecznikowym kategorii aR stosowanym w ochronie półprzewodników. Szczegółowe dane dotyczące norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Wkładka NH1 ultraszybka znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne odcięcie prądu zwarciowego w obwodach z elementami półprzewodnikowymi. Stosowana jest głównie w:

• Zabezpieczeniu prostowników i zasilaczy impulsowych przed skutkami zwarć wewnętrznych i zewnętrznych.
• Ochronie modułów IGBT w przetwornicach częstotliwości (falownikach) oraz serwonapędach.
• Układach UPS, gdzie szybkie zadziałanie bezpiecznika chroni akumulatory i obwody przekształtnika.
• Instalacjach przemysłowych z elementami tyrystorowymi (np. regulatory mocy, softstarty).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1 (zgodnie z typem rozmiaru). Styki muszą być czyste i dobrze dociśnięte. Przekrój przewodów przyłączeniowych oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną podstawy. Po zamontowaniu całość zabezpieczyć przed przypadkowym dostępem.

FAQ

• Czy wkładka NH1 160A aR nadaje się do ochrony silników? Nie, kategoria aR (ultraszybka) przeznaczona jest wyłącznie do ochrony półprzewodników. Do zabezpieczeń silników należy stosować wkładki z charakterystyką gG lub aM.
• Jakie jest napięcie znamionowe tej wkładki? 690 V AC. Może być stosowana w instalacjach do 690 V (napięcie międzyfazowe). W obwodach prądu stałego parametry mogą być inne – sprawdź dane katalogowe producenta.
• Czy wkładka jest podświetlana lub sygnalizuje przepalenie? Brak informacji o wbudowanym wskaźniku zadziałania w dostarczonych danych. Zalecamy stosowanie wskaźników przepalenia w podstawie bezpiecznikowej lub dodatkowych przekaźników sygnalizacji.
