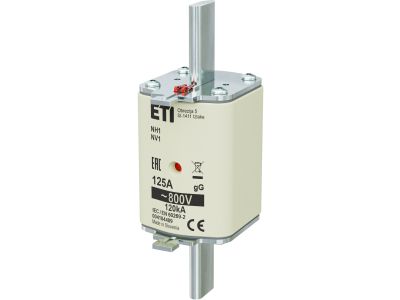

Wkładka bezpiecznikowa (topikowa) NH1 125A gG 800V Fotowoltaika - PV | 004184489 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1 o prądzie znamionowym 125A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI z myślą o wymagających instalacjach fotowoltaicznych (PV). Urządzenie charakteryzuje się charakterystyką gG, co oznacza pełnozakresową zdolność wyłączania, chroniąc zarówno przed skutkami przeciążeń, jak i zwarć. Napięcie znamionowe wynoszące aż 800V AC/DC sprawia, że produkt ten jest idealnie dopasowany do nowoczesnych systemów o podwyższonym napięciu roboczym, gdzie standardowe rozwiązania 500V okazują się niewystarczające.

• Wielkość NH1: Standardowy rozmiar przemysłowy zapewniający kompatybilność z szeroką gamą podstaw bezpiecznikowych i rozłączników bezpiecznikowych.
• Prąd znamionowy 125A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, zapewniając stabilność zasilania przy jednoczesnej czułości na stany awaryjne.
• Charakterystyka zwłoczna: Umożliwia przetrwanie krótkotrwałych skoków prądowych, co jest kluczowe w układach z inwerterami i dużymi pojemnościami.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc drogie komponenty instalacji PV.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze energetyki zawodowej. Wkładka spełnia wymagania normy IEC 60269, która definiuje parametry techniczne dla niskonapięciowych bezpieczników topikowych. Dzięki certyfikacji ETI, inżynierowie i instalatorzy mają pewność, że element ten zachowa swoje parametry czasowo-prądowe przez cały okres eksploatacji, co jest niezbędne dla zachowania selektywności zabezpieczeń w rozdzielnicach głównych i obiektowych.

Zastosowanie

Wkładka NH1 125A gG 800V znajduje swoje główne zastosowanie w sektorze odnawialnych źródeł energii. Jest dedykowana do ochrony inwerterów solarnych, rozdzielnic prądu stałego (DC) oraz przemienników częstotliwości pracujących przy napięciu do 800V. Dzięki swojej charakterystyce, doskonale sprawdza się jako zabezpieczenie główne w szafach AC/DC w farmach fotowoltaicznych oraz w dużych instalacjach komercyjnych. Może być również stosowana w przemyśle ciężkim, gdzie występują specyficzne wymagania dotyczące napięcia izolacji i wytrzymałości dielektrycznej.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją należy upewnić się, że podstawa bezpiecznikowa jest czysta i wolna od tlenków. Wkładkę należy umieszczać w uchwytach przy użyciu izolowanego uchwytu bezpiecznikowego (manewrowego), zachowując odpowiedni docisk styków nożowych. Należy zwrócić szczególną uwagę na moment dokręcania zacisków w podstawie, aby uniknąć przegrzewania się punktów styku. W systemach PV zaleca się regularną inspekcję termowizyjną połączeń, aby wykluczyć wzrost rezystancji przejścia wynikający z drgań lub cykli termicznych.

FAQ

• Czy ta wkładka nadaje się do ochrony obwodów DC? Tak, wkładka o napięciu znamionowym 800V i charakterystyce gG jest przystosowana do pracy w systemach fotowoltaicznych, jednak zawsze należy zweryfikować parametry napięciowe konkretnego obwodu DC.
• Co oznacza charakterystyka gG? Jest to charakterystyka ogólnego przeznaczenia (general purpose), chroniąca zarówno przed przeciążeniami, jak i zwarciami w całym zakresie prądowym.
• Czy wkładkę NH1 można zamontować w podstawie NH00? Nie, wielkość NH1 jest fizycznie większa od NH00. Wymagane jest zastosowanie podstawy bezpiecznikowej o rozmiarze 1, dopasowanej do prądu i napięcia pracy.
