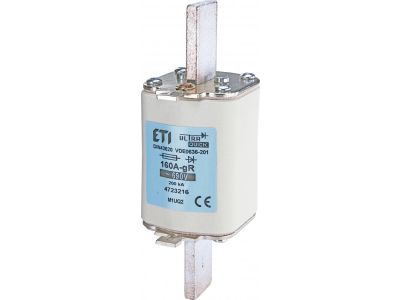

Wkładka bezpiecznikowa (topikowa) NH1 100A gR 690V ultraszybka | 004723214 Eti

Alternatywny kod produktu: M1UQ2/100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH1 oznaczona symbolem 004723214 to element zabezpieczający o charakterystyce gR, przeznaczony do pracy w obwodach o napięciu znamionowym 690 V oraz prądzie 100 A. Dzięki konstrukcji ultraszybkiej zapewnia błyskawiczne wyłączenie w przypadku zwarcia, co chroni wrażliwe półprzewodniki przed uszkodzeniem. Wkładka jest dedykowana do podstaw bezpiecznikowych typu NH1, co gwarantuje kompatybilność i łatwy montaż w rozdzielnicach.

• Prąd znamionowy 100 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu, zapewniając stabilną pracę instalacji.
• Napięcie znamionowe 690 V: przystosowana do sieci o podwyższonym napięciu, np. w przemyśle, bez ryzyka przebicia.
• Charakterystyka gR (ultraszybka): gwarantuje wyjątkowo krótki czas wyłączenia, niezbędny do ochrony diod, tyrystorów i innych elementów energoelektronicznych.
• Rozmiar NH1: pasuje do standardowych podstaw bezpiecznikowych NH1, co ułatwia wymianę i zapewnia zgodność z typowymi szafami rozdzielczymi.
• Konstrukcja topikowa: prosta i niezawodna zasada działania – stopienie wkładki przy przekroczeniu prądu, z możliwością szybkiej wymiany.

Zgodność z Normami

Wkładka bezpiecznikowa 004723214 spełnia wymagania europejskich norm dotyczących bezpieczników topikowych (seria IEC/EN 60269) oraz posiada certyfikat CE. Produkowana jest w systemie zarządzania jakością zgodnym z ISO 9001. Szczegółowe dane dotyczące charakterystyk prądowo-czasowych dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wkładka NH1 gR 100 A/690 V została zaprojektowana przede wszystkim do ochrony urządzeń energoelektronicznych i półprzewodników, które wymagają ultraszybkiego odcięcia zasilania w przypadku zwarcia. Sprawdzi się w następujących scenariuszach:

• Zabezpieczenie prostowników, falowników i przekształtników częstotliwości w układach napędowych.
• Ochrona zasilaczy impulsowych oraz układów ładowania baterii w zastosowaniach przemysłowych.
• Zabezpieczenie obwodów sterowania i automatyki, w których występują wrażliwe elementy półprzewodnikowe (np. w układach tyrystorowych).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako szybkie zabezpieczenie zwarciowe przed dławikami lub za transformatorami.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być przeprowadzane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i doświadczenie w pracach przy urządzeniach elektroenergetycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1, zgodnej z rozmiarem i parametrami znamionowymi. Dokręcaj śruby podstawy momentem podanym w dokumentacji producenta. Przekrój przewodów doprowadzających dobierz zgodnie z prądem znamionowym (100 A) oraz obowiązującymi normami. Po wymianie sprawdź szczelność połączeń i działanie układu zabezpieczeń.

FAQ

• Czy wkładka 004723214 nadaje się do ochrony silników elektrycznych? Nie, wkładka o charakterystyce gR jest przeznaczona do zabezpieczania półprzewodników. Do ochrony silników stosuje się wkładki o charakterystyce gG lub aM, które dopuszczają krótkotrwałe przeciążenia rozruchowe.
• Jaka jest różnica między wkładką gR a gG? gR to charakterystyka ultraszybka (bardzo wąski zakres przeciążeń, szybkie wyłączanie) – stosowana głównie do ochrony elementów półprzewodnikowych. Natomiast gG to charakterystyka ogólnego przeznaczenia, która toleruje przeciążenia przez dłuższy czas, np. w obwodach odbiorników rezystancyjnych.
• Czy tę wkładkę można montować w podstawie bezpiecznikowej innego producenta? Tak, pod warunkiem, że podstawa jest zgodna z rozmiarem NH1 i przystosowana do prądu 100 A oraz napięcia 690 V. Zawsze należy sprawdzić kompatybilność mechaniczną i elektryczną oraz postępować zgodnie z instrukcją producenta podstawy.
