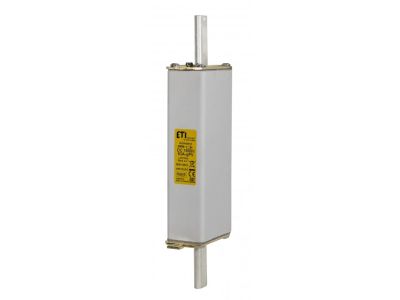

Wkładka bezpiecznikowa (topikowa) NH01XL 80A gPV 1500V DC Fotowoltaika - PV | 004110694 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH01XL gPV 80A/1500V DC (numer katalogowy 004110694) to specjalistyczny element zabezpieczający dedykowany do ochrony instalacji fotowoltaicznych prądu stałego. Przeznaczona do pracy w układach 1500V DC, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w stringach fotowoltaicznych.

• Prąd znamionowy 80A: Zapewnia odpowiednią ochronę przewodów i modułów PV przed uszkodzeniami spowodowanymi przez zbyt wysoki prąd.
• Napięcie znamionowe 1500V DC: Przystosowana do pracy w wysokonapięciowych instalacjach fotowoltaicznych, zgodnie z wymaganiami systemów PV.
• Typ gPV: Specjalna konstrukcja dla ochrony prądu stałego (DC) w instalacjach fotowoltaicznych, eliminująca ryzyko zwarć łukowych.
• Wkładka NH01XL: Standardowy rozmiar, kompatybilny z bezpiecznikami nożowymi serii NH, montowanych w rozłącznikach i rozdzielnicach DC.
• Zastosowanie w instalacjach PV: Chroni stringi fotowoltaiczne, przewody oraz inwertery przed przeciążeniami i zwarciami, zwiększając bezpieczeństwo i trwałość systemu.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji fotowoltaicznych. Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej dla urządzeń niskonapięciowych oraz normami IEC 60269-6 (dla bezpieczników DC w instalacjach PV). Posiada oznaczenie CE.

Zastosowanie

Wkładka bezpiecznikowa NH01XL gPV 80A/1500V DC przeznaczona jest przede wszystkim do ochrony instalacji fotowoltaicznych prądu stałego.

• Ochrona stringów fotowoltaicznych przed przeciążeniami i zwarciami w układach DC.
• Zabezpieczenie przewodów i kabli w instalacjach fotowoltaicznych wysokonapięciowych (do 1500V DC).
• Montaż w rozłącznikach i rozdzielnicach DC wyposażonych w gniazda dla wkładek nożowych serii NH.
• Stosowanie w szafach solarnych i systemach magazynowania energii w połączeniu z inwerterami hybrydowymi.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Wkładkę należy umieścić w dedykowanym gnieździe bezpiecznikowym (rozłączniku NH), upewniając się o prawidłowym położeniu noży. Po montażu sprawdzić poprawność połączenia i zabezpieczenia. Ważne: nigdy nie wolno wymieniać wkładki pod napięciem. Przed ponownym włączeniem instalacji upewnić się, że wszystkie połączenia są dokręcone zgodnie z wymaganiami producenta rozdzielnicy.

FAQ

• Czy wkładka NH01XL gPV 80A jest kompatybilna z klasycznymi wkładkami NH? Tak, posiada standardowe wymiary i konstrukcję nożową NH01XL, co zapewnia pełną kompatybilność z gniazdami bezpiecznikowymi serii NH.
• Jaki jest maksymalny prąd zwarciowy, jaki może wytrzymać wkładka? Dane dotyczące maksymalnego prądu zwarciowego nie zostały określone w dostępnych informacjach. Zaleca się stosowanie wkładki zgodnie z wytycznymi producenta rozdzielnicy oraz normami dla instalacji PV.
• Czy wkładka może być stosowana w instalacjach AC? Nie, jest dedykowana wyłącznie do ochrony obwodów prądu stałego (DC) w instalacjach fotowoltaicznych. Do ochrony obwodów AC należy stosować odpowiednie wkładki prądu przemiennego.
