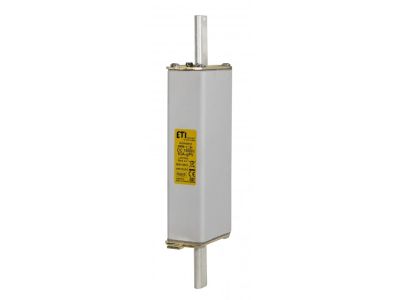

Wkładka bezpiecznikowa (topikowa) NH01XL 50A gPV 1500V DC Fotowoltaika - PV | 004110692 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH01XL gPV 50A/1500V DC (indeks 004110692) to specjalistyczne rozwiązanie przeznaczone do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Zaprojektowana z myślą o napięciu znamionowym 1500V DC, zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w stringach fotowoltaicznych.

• Napięcie znamionowe 1500V DC: Kompatybilna z wysokonapięciowymi instalacjami PV, dostosowana do warunków pracy w systemach o dużych mocach.
• Prąd znamionowy 50A: Zapewnia skuteczną ochronę obwodów DC przy zachowaniu odpowiedniego marginesu dla typowych instalacji fotowoltaicznych.
• Typ NH01XL gPV: Wysoka zdolność wyłączania prądów zwarciowych, dedykowana do pracy w warunkach DC w instalacjach fotowoltaicznych.
• Zastosowanie w systemach PV: Ochrona stringów, falowników oraz kabli przed skutkami zwarć i przeciążeń, minimalizując ryzyko uszkodzeń sprzętu.
• Indeks 004110692: Umożliwia szybką identyfikację produktu w systemach magazynowych i dokumentacji projektowej.

Zgodność z Normami

Wkładka spełnia wymagania norm międzynarodowych dla bezpieczników w instalacjach prądu stałego, w tym normy IEC 60269-6 dotyczące bezpieczników do systemów fotowoltaicznych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wkładka bezpiecznikowa NH01XL gPV 50A/1500V DC jest niezbędnym elementem zabezpieczającym w nowoczesnych instalacjach fotowoltaicznych.

• Ochrona stringów fotowoltaicznych przed zwarciami i przeciążeniami w instalacjach o napięciu do 1500V DC.
• Zabezpieczenie falowników i kabli DC przed uszkodzeniami spowodowanymi zwarciami w obwodach.
• Stosowanie w rozdzielnicach DC instalacji PV oraz w skrzynkach przyłączeniowych stringów.
• Instalacje wysokonapięciowe, w których wymagana jest ochrona obwodów prądu stałego o podwyższonym napięciu.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie DC. Wkładkę należy instalować w dedykowanych gniazdach bezpiecznikowych NH01XL, zgodnie z dokumentacją techniczną. Przed montażem należy upewnić się, że prąd znamionowy wkładki odpowiada obciążeniu obwodu. Po zamontowaniu należy przeprowadzić testy zwarciowe i pomiary rezystancji izolacji. Podczas eksploatacji regularnie sprawdzać stan wkładki i gniazda pod kątem śladów przegrzania lub uszkodzeń mechanicznych.

FAQ

• Czy wkładka jest kompatybilna z falownikami o napięciu 1000V DC? Tak, wkładka NH01XL gPV 50A/1500V DC jest kompatybilna z instalacjami o napięciu 1000V DC, gdyż jej napięcie znamionowe wynosi 1500V DC.
• Jaka jest maksymalna zdolność wyłączania prądów zwarciowych? Maksymalna zdolność wyłączania nie została podana w danych produktu. Szczegółowe informacje znajdują się w dokumentacji technicznej producenta wkładki.
• Czy wkładka może być stosowana w instalacjach AC? Nie, wkładka jest dedykowana wyłącznie do obwodów prądu stałego DC w instalacjach fotowoltaicznych.
