Wkładka bezpiecznikowa (topikowa) NH000/K 80A gR 690V ultraszybka / Z wybijakiem | 004721228 Eti

Alternatywny kod produktu: M000UQ2/80A/690V-K

Opis i Kluczowe Cechy

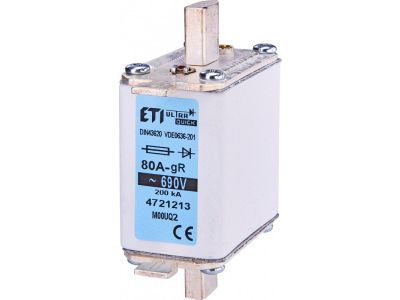

Wkładka bezpiecznikowa (topikowa) NH000/K o prądzie znamionowym 80A i napięciu 690V, charakteryzująca się ultraszybką charakterystyką gR, przeznaczona do ochrony półprzewodników i układów energoelektronicznych. Wyposażona w wybijak (striker) umożliwiający sygnalizację zadziałania oraz współpracę z wyłącznikami lub stycznikami. Symbol katalogowy: 004721228.

• Prąd znamionowy 80 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przepięciowego uszkodzenia zabezpieczanych urządzeń.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zachowując wysoki poziom izolacji.
• Charakterystyka gR (ultraszybka): błyskawiczne odcięcie prądu zwarciowego, niezbędne do ochrony wrażliwych elementów półprzewodnikowych przed przepaleniem lub wybuchem.
• Rozmiar NH000: kompaktowa konstrukcja wkładki ułatwia montaż w standardowych uchwytach NH, oszczędzając miejsce w rozdzielnicy.
• Wybijak (striker): mechaniczny wskaźnik zadziałania umożliwia lokalną sygnalizację przepalenia wkładki oraz może być wykorzystany do wyzwalania łańcucha zabezpieczeń w układzie automatyki.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/K 80A gR 690V została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących wkładek bezpiecznikowych do ochrony półprzewodników. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt odpowiada standardom DIN w zakresie wymiarów i charakterystyk topikowych dla wkładek NH.

Zastosowanie

Ultraszybka wkładka bezpiecznikowa gR znajduje zastosowanie wszędzie tam, gdzie wymagana jest natychmiastowa reakcja na przeciążenie lub zwarcie w obwodach z elementami półprzewodnikowymi. Dzięki wybijakowi może być zintegrowana z systemami sygnalizacji i sterowania.

• Ochrona prostowników, falowników, zasilaczy impulsowych oraz przetwornic DC/AC w przemyśle i energetyce.
• Zabezpieczenie modułów mocy (tyrystory, tranzystory IGBT, diody mocy) w napędach i systemach UPS.
• Stosowanie w rozdzielnicach głównych i pomocniczych w obwodach, w których standardowe wkładki gL/gG nie zapewniłyby wystarczającej selektywności.
• Współpraca z wyłącznikami i stycznikami wyposażonymi w wyzwalacze wybijakowe w układach bezpieczeństwa maszyn i linii produkcyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH000/K musi być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w dedykowanym uchwycie NH (podstawa bezpiecznikowa) dla rozmiaru NH000. Moment dokręcania śrub przyłączeniowych i przekrój przewodów dobieraj zgodnie z dokumentacją producenta podstawy. Po przepaleniu wkładkę wymieniaj na nową o identycznych parametrach (80A, gR, 690V).

FAQ

• Co oznacza charakterystyka gR w tej wkładce? Charakterystyka gR oznacza ultraszybkie wkładki bezpiecznikowe przeznaczone do ochrony półprzewodników. Działają one błyskawicznie przy prądach zwarciowych, ograniczając energię przepływającą przez zabezpieczany element do poziomu bezpiecznego dla struktur krzemowych.
• Do czego służy wybijak (striker) w tej wkładce? Wybijak to mechaniczny element, który wysuwa się w momencie zadziałania wkładki, sygnalizując jej przepalenie. Może on również uruchamiać mikroprzełącznik lub wyzwalać mechanizm wyłącznika/stycznika, co pozwala na automatyczne odłączenie zasilania w układzie.
• Czy wkładkę NH000/K 80A gR można stosować zamiast standardowej wkładki gL/gG? Nie, nie jest to zalecane. Charakterystyka gR jest znacznie szybsza niż gL/gG i stosuje się ją wyłącznie do ochrony półprzewodników. Zastosowanie w obwodach bez elementów półprzewodnikowych może prowadzić do nieuzasadnionych przerw w zasilaniu i braku selektywności.
