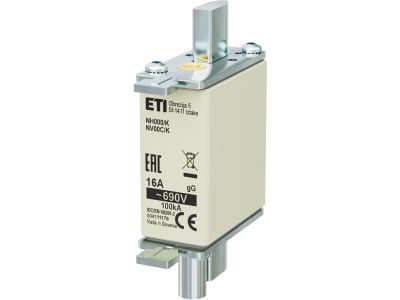

Wkładka bezpiecznikowa (topikowa) NH000/K 16A gG 690V zwłoczna / Z wybijakiem | 004111176 Eti

Alternatywny kod produktu: NH000/K gG 16A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/K 16A gG 690V zwłoczna z wybijakiem (symbol 004111176) to wysokoenergetyczny element zabezpieczający przeznaczony do ochrony kabli, przewodów oraz odbiorników przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 16A zapewnia bezpieczną pracę obwodów o obciążeniu do tej wartości, a napięcie 690V umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu roboczym. Charakterystyka gG (zwłoczna) pozwala na krótkotrwałe przepływy prądów rozruchowych, np. przy silnikach, bez zbędnego wyzwalania. Wyposażona w wybijak, który po przepaleniu wkładki sygnalizuje zadziałanie oraz może mechanicznie wyzwolić stycznik lub wyłącznik.

• Prąd znamionowy 16 A: gwarantuje bezpieczne zabezpieczenie obwodów o obciążeniu do 16 A bez ryzyka przegrzania styków w podstawie bezpiecznikowej.
• Napięcie znamionowe 690 V: umożliwia stosowanie w instalacjach trójfazowych o wysokim napięciu, np. w rozdzielnicach przemysłowych.
• Charakterystyka gG (zwłoczna): zapewnia selektywność i odporność na chwilowe prądy rozruchowe silników, transformatorów i kondensatorów.
• Wybijak mechaniczny: po przepaleniu wkładki wysuwa się, umożliwiając zdalną sygnalizację zadziałania lub mechaniczne wyzwolenie aparatu łącznikowego (np. wyłącznika głównego).
• Rozmiar NH000/K: zgodny z krajowymi i międzynarodowymi standardami wymiarowymi dla wkładek nożowych, co ułatwia montaż w dedykowanych podstawach bezpiecznikowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/K 16A gG 690V z wybijakiem jest produkowana zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla aparatury zabezpieczającej niskiego napięcia, co potwierdza jej niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Wkładkę bezpiecznikową stosuje się w rozdzielnicach oraz polach bezpiecznikowych do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki wybijakowi szczególnie polecana jest w aplikacjach wymagających sygnalizacji lub automatycznego wyłączania nadrzędnych urządzeń.

• Ochrona kabli i przewodów w instalacjach oświetleniowych, gniazd wtyczkowych oraz obwodów sterowania.
• Zabezpieczenie silników elektrycznych, transformatorów i innych odbiorników o dużym prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych, podrozdzielniach przemysłowych oraz rozdzielnicach automatyki.
• Zdalna sygnalizacja przepalenia wkładki oraz wyzwalanie styczników/wyłączników poprzez wybijak w systemach bezpieczeństwa.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej (np. rozłącznik bezpiecznikowy) zgodnie z instrukcją producenta. Przed montażem sprawdzić, czy przekrój przewodów oraz nastawy zabezpieczeń są dobrane do prądu znamionowego obwodu. Po włożeniu wkładki upewnić się o jej prawidłowym zamocowaniu i braku widocznych uszkodzeń mechanicznych.

FAQ

• Co oznacza symbol gG w nazwie wkładki? gG to oznaczenie charakterystyki zwłocznej (ogólnego przeznaczenia). Wkładka taka wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) i działa selektywnie względem zabezpieczeń nadrzędnych.
• Do czego służy wybijak we wkładce NH? Wybijak to mechaniczny element wysuwający się po przepaleniu wkładki. Może być wykorzystany do załączenia mikroprzełącznika sygnalizacyjnego, zadziałania wyzwalacza w styczniku lub wyłączniku, albo jako sygnalizacja wizualna na panelu rozdzielnicy.
• Czy tę wkładkę można stosować w sieci trójfazowej 400 V? Tak, napięcie znamionowe 690 V jest wyższe od standardowego napięcia międzyfazowego 400 V, dlatego wkładka nadaje się do wszystkich sieci niskiego napięcia (230/400 V) oraz do instalacji o wyższym napięciu roboczym (np. 690 V).
