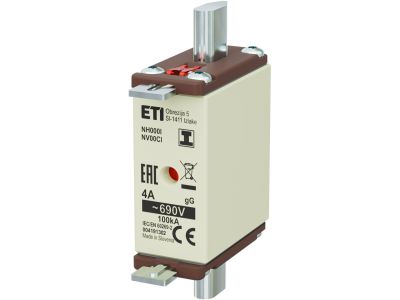

Wkładka bezpiecznikowa (topikowa) NH000/I 4A gG 690V zwłoczna / Zaczepy izolowane | 004191302 Eti

Alternatywny kod produktu: NH000/I gG 4A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I o symbolu 004191302 to element ochronny przeznaczony do instalacji przemysłowych i rozdzielnic niskiego napięcia. Charakteryzuje się prądem znamionowym 4 A oraz napięciem 690 V, co pozwala na bezpieczne zabezpieczanie obwodów o podwyższonym napięciu. Dzięki charakterystyce gG (zwłocznej) oraz wyposażeniu w zaczepy izolowane zapewnia selektywną ochronę i zwiększa bezpieczeństwo podczas prac eksploatacyjnych.

• Prąd znamionowy 4 A: Umożliwia precyzyjne zabezpieczenie obwodów o niewielkim obciążeniu, minimalizując ryzyko niepotrzebnych wyłączeń.
• Napięcie znamionowe 690 V: Przystosowana do pracy w instalacjach o wyższym napięciu, spotykanych w przemyśle i energetyce.
• Charakterystyka gG (zwłoczna): Odporna na krótkotrwałe przepięcia rozruchowe, co chroni przed zbędnym zadziałaniem przy rozruchu silników i transformatorów.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas wymiany wkładki, redukując ryzyko przypadkowego zwarcia lub porażenia.
• Wielkość NH000/I: Standardowy format pasujący do powszechnie stosowanych podstaw bezpiecznikowych NH, co ułatwia wymianę i integrację z istniejącą infrastrukturą.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I 4A gG 690V spełnia wymagania obowiązujących norm międzynarodowych dla wkładek bezpiecznikowych niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z normami IEC/EN.

Zastosowanie

Wkładka topikowa znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów i odbiorników przed przeciążeniem i zwarciem. Szczególnie polecana do:

• Ochrony obwodów sterowania, sygnalizacji i automatyki budynkowej.
• Zabezpieczania obwodów pomocniczych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Stosowania w instalacjach oświetleniowych, grzewczych i małych silników – tam, gdzie wymagana jest charakterystyka zwłoczna.
• Wymiany w istniejących podstawach bezpiecznikowych NH w celu modernizacji lub przywrócenia sprawności obwodu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH, upewniając się, że zaczepy izolowane są prawidłowo dociśnięte. Momenty dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta podstawy. Po wymianie sprawdź poprawność działania zabezpieczenia.

FAQ

• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w instalacjach o podwyższonym napięciu, typowych dla przemysłu.
• Co oznacza charakterystyka gG? Charakterystyka gG (zwłoczna) oznacza, że wkładka może wytrzymywać krótkotrwałe przepięcia (np. podczas rozruchu silnika) bez zbędnego zadziałania, zapewniając jednocześnie ochronę przed przeciążeniem i zwarciem.
• Czy zaczepy są izolowane? Tak, wkładka została wyposażona w zaczepy izolowane, co zwiększa bezpieczeństwo podczas ręcznej wymiany – zmniejsza ryzyko przypadkowego zwarcia lub kontaktu z elementami pod napięciem.
