Wkładka bezpiecznikowa (topikowa) NH000/I 4A gG 500V zwłoczna / Zaczepy izolowane | 004191202 Eti

Alternatywny kod produktu: NH000/IgG 4A/500V

Opis i Kluczowe Cechy

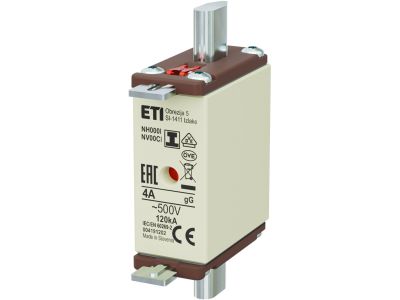

Wkładka bezpiecznikowa (topikowa) NH000/I o prądzie znamionowym 4A, charakterystyce gG i napięciu 500V AC, wykonana w wersji zwłocznej z zaczepami izolowanymi (symbol 004191202). Zaprojektowana do niezawodnego zabezpieczania obwodów elektrycznych przed przeciążeniem i zwarciem, zapewnia bezpieczną pracę instalacji przy zachowaniu kompaktowych wymiarów wielkości NH000.

• Prąd znamionowy 4A: Precyzyjne zabezpieczenie obwodów o niewielkim obciążeniu – idealne do zastosowań sterowniczych, sygnalizacyjnych i pomocniczych.
• Charakterystyka gG (zwłoczna): Uniwersalna ochrona kabli i urządzeń przed przeciążeniem i zwarciem – dopuszcza chwilowe przeciążenia rozruchowe bez zbędnego wyłączania.
• Napięcie znamionowe 500V AC: Przeznaczona do pracy w instalacjach niskiego napięcia, zgodna z typowymi napięciami sieciowymi.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas montażu i wymiany – eliminują ryzyko przypadkowego dotknięcia części metalowych pod napięciem.
• Wielkość NH000/I: Kompaktowa konstrukcja pasująca do standardowych podstaw bezpiecznikowych NH, oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I jest produkowana zgodnie z europejskimi standardami bezpieczeństwa i posiada deklarację zgodności CE. Spełnia wymagania norm dotyczących bezpieczników topikowych niskiego napięcia (seria IEC/EN 60269), jednak bez podania konkretnych numerów norm w dokumentacji produktu. Zalecamy stosowanie wyłącznie w połączeniu z certyfikowanymi podstawami bezpiecznikowymi.

Zastosowanie

Wkładka bezpiecznikowa NH000/I 4A gG znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagane jest selektywne zabezpieczenie obwodów.

• Ochrona obwodów sterowniczych w szafach rozdzielczych – zabezpiecza przekaźniki, styczniki i układy automatyki.
• Zabezpieczenie obwodów sygnalizacji i oświetlenia pomocniczego w instalacjach przemysłowych i komercyjnych.
• Ochrona transformatorów sterowniczych i zasilaczy małej mocy przed przeciążeniem i zwarciem.
• Stosowanie jako bezpiecznik zapasowy w rozdzielnicach głównych i podrozdzielnicach w systemach niskiego napięcia.

Wskazówki Montażowe

Wkładkę bezpiecznikową mogą montować wyłącznie osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest zasilany. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej dedykowanej dla wielkości NH000/I (np. typu NH000 z zaczepami mocującymi). Zaleca się stosowanie narzędzi do bezpiecznego wkładania i wyjmowania wkładek. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową instalacji oraz wymaganiami producenta podstawy. Nie stosować wkładek o prądzie wyższym niż znamionowy obwodu.

FAQ

• Czy wkładka nadaje się do ochrony obwodów sterowniczych PLC? Tak, parametry 4A i charakterystyka gG są odpowiednie do zabezpieczania obwodów sterowniczych o niewielkim poborze prądu, np. zasilania modułów PLC czy przekaźników. Zawsze należy jednak potwierdzić dobór zgodnie z dokumentacją urządzenia.
• Jakie są zalety zaczepów izolowanych? Zaczepy izolowane zwiększają bezpieczeństwo obsługi – eliminują ryzyko zwarcia przez przypadkowe dotknięcie metalowych elementów wkładki podczas montażu lub wymiany. Ułatwiają również bezpieczne operowanie w warunkach ograniczonej przestrzeni.
• Jaki jest stopień ochrony wkładki? Wkładka bezpiecznikowa jako element topliwy nie posiada samodzielnego stopnia ochrony IP. Stopień ochrony zapewnia obudowa rozdzielnicy (zazwyczaj IP20 lub wyższy) oraz zastosowana podstawa bezpiecznikowa. Wkładka przeznaczona jest do montażu wewnątrz suchych pomieszczeń.
