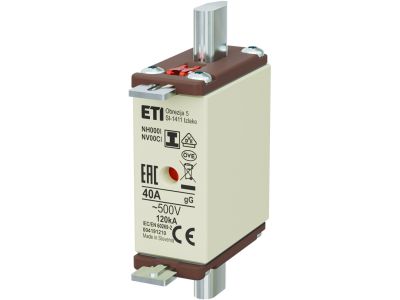

Wkładka bezpiecznikowa (topikowa) NH000/I 40A gG 500V zwłoczna / Zaczepy izolowane | 004191210 Eti

Alternatywny kod produktu: NH000/I gG 40A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I 40A gG 500V zwłoczna z zaczepami izolowanymi (symbol 004191210) to element zabezpieczający obwody przed przeciążeniem i zwarciem. Dzięki charakterystyce gG zapewnia selektywną ochronę w instalacjach przemysłowych i rozdzielnicach. Zaczepy izolowane ułatwiają bezpieczny montaż i wymianę wkładki bez ryzyka przypadkowego dotyku części pod napięciem.

• Prąd znamionowy 40 A: odpowiedni do obwodów o średnim obciążeniu, gwarantuje pewne zadziałanie wkładki bez zbędnych wyłączeń przy normalnej pracy.
• Napięcie znamionowe 500 V AC: dedykowane do instalacji niskiego napięcia, zgodne z typowymi parametrami sieci przemysłowych (np. 400 V).
• Charakterystyka gG (zwłoczna): umożliwia przepływ prądów rozruchowych (np. silników, transformatorów) bez wyzwalania, zapewniając selektywność ochrony.
• Wielkość NH000/I: standardowy format wkładek typu NH, kompatybilny z podstawami NH000 i NH1 (w zależności od systemu montażowego).
• Zaczepy izolowane: zwiększają bezpieczeństwo podczas manipulacji – redukcja ryzyka porażenia prądem i możliwość beznapięciowej wymiany w odpowiednio zaprojektowanych rozłącznikach.

Zgodność z Normami

Wkładka została wyprodukowana zgodnie z obowiązującymi normami europejskimi dla bezpieczników topikowych niskiego napięcia. Posiada certyfikację CE oraz deklarację zgodności producenta. Ze względu na charakterystykę gG, spełnia wymagania typowe dla elementów zabezpieczających obwody przemysłowe. Brak w dostarczonych danych szczegółowych numerów norm – w razie potrzeby szczegółowe informacje dostępne w Dokumentacji Technicznej produktu (DTR).

Zastosowanie

Wkładka bezpiecznikowa NH000/I 40A gG znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed skutkami przeciążeń i zwarć. Idealnie sprawdza się w:

• Zabezpieczaniu obwodów odbiorczych w rozdzielnicach przemysłowych i budynków użyteczności publicznej.
• Ochronie linii kablowych przed przeciążeniem, szczególnie przy obciążeniach o charakterze mieszanym (rezystancyjnym i indukcyjnym).
• Zastosowaniach wymagających selektywności – jako wkładka poprzedzająca (zabezpieczenie główne) dla mniejszych bezpieczników lub wyłączników nadprądowych.
• Instalacjach z dużymi prądami rozruchowymi (np. silniki, transformatory, zasilacze impulsowe) – charakterystyka zwłoczna zapobiega niepotrzebnym wyzwoleniom.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel posiadający odpowiednie kwalifikacje (np. uprawnienia SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego obwodu. Wkładkę należy montować w dedykowanej podstawie bezpiecznikowej (np. rozłącznik bezpiecznikowy NH) przystosowanej do danego rozmiaru NH i zabezpieczonej przed przypadkowym dotknięciem. Upewnij się, że styki podstawy są czyste, a wkładka jest wciśnięta do oporu. Nie stosuj przedłużaczy ani przejściówek. Przekrój przewodów łączących dobierz zgodnie z obciążalnością prądową dla danego prądu znamionowego. W przypadku wymiany wkładki pod obciążeniem – stosuj wyłącznie rozłączniki bezpiecznikowe z funkcją bezpiecznego rozłączania.

FAQ

• Czy wkładka może pracować w obwodach 230 V? Tak, napięcie znamionowe 500 V AC oznacza, że wkładka jest bezpieczna dla napięć niższych, w tym 230 V. Należy jednak dobrać wkładkę odpowiednio do prądu obciążenia.
• Oznaczenie gG – co oznacza? gG to symbol charakterystyki zwłocznej (g – ogólne zastosowanie, G – zwłoczna). Oznacza, że wkładka toleruje krótkotrwałe przeciążenia (np. prądy rozruchu silników) i wyzwala z opóźnieniem przy mniejszych przeciążeniach.
• Czy wkładka nadaje się do zabezpieczania obwodów LED? Tak, pod warunkiem że prąd znamionowy wkładki jest odpowiednio dobrany do obciążenia. Należy jednak pamiętać, że charakterystyka gG może być mniej czuła na bardzo małe przeciążenia – w instalacjach LED lepiej sprawdzają się wkładki o charakterystyce gL (niezwłocznej) lub zabezpieczenia różnicowo-nadprądowe.
