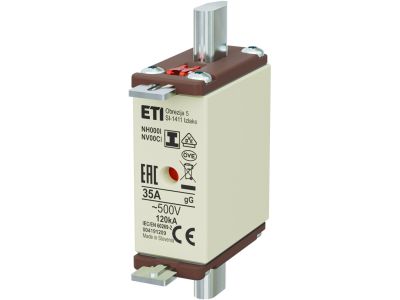

Wkładka bezpiecznikowa (topikowa) NH000/I 35A gG 500V zwłoczna / Zaczepy izolowane | 004191209 Eti

Alternatywny kod produktu: NH000/I gG 35A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I o prądzie znamionowym 35 A i napięciu znamionowym 500 V AC, w wykonaniu zwłocznym (charakterystyka gG) z zaczepami izolowanymi (symbol 004191209). Przeznaczona do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Dzięki zaczepom izolowanym montaż i wymiana wkładki są bezpieczniejsze nawet przy napięciu roboczym, bez ryzyka przypadkowego dotknięcia części przewodzących.

• Prąd znamionowy 35 A: Gwarantuje niezawodną ochronę obwodów o umiarkowanym obciążeniu, zapobiegając przegrzaniu przewodów i odbiorników.
• Napięcie znamionowe 500 V AC: Umożliwia stosowanie w instalacjach niskiego napięcia, również w warunkach przemysłowych z podwyższonym napięciem fazowym.
• Charakterystyka gG (zwłoczna): Zapewnia selektywność i odporność na krótkotrwałe udary prądowe (np. rozruch silników), jednocześnie skutecznie odcinając prądy zwarciowe.
• Zaczepy izolowane: Zwiększają bezpieczeństwo obsługi – umożliwiają bezpieczne wkładanie i wyjmowanie wkładki z podstawy NH, minimalizując ryzyko porażenia.
• Wielkość NH000/I: Kompatybilna z podstawami bezpiecznikowymi NH o oznaczeniu 000/I, co ułatwia wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Produkt posiada certyfikat CE i jest zgodny z obowiązującymi standardami bezpieczeństwa (np. IEC/EN 60269-1). Zastosowane materiały i konstrukcja gwarantują niezawodne działanie w przewidzianych warunkach eksploatacji.

Zastosowanie

Wkładka bezpiecznikowa NH000/I 35 A gG znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element zabezpieczający obwody odbiorcze. Sprawdzi się wszędzie tam, gdzie wymagana jest ochrona przeciwzwarciowa i przeciążeniowa o charakterystyce zwłocznej.

• Ochrona obwodów oświetleniowych, gniazd wtyczkowych i mniejszych instalacji przemysłowych.
• Zabezpieczenie linii zasilających rozdzielnice podrzędne (selektywność z wyłącznikami nadprądowymi).
• Ochrona obwodów sterowania, przekaźników, styczników i innych urządzeń łączeniowych.
• Stosowanie w obwodach z silnikami lub transformatorami, gdzie występują udary prądowe (dzięki charakterystyce zwłocznej).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilające. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH (wielkość 000/I), zwracając uwagę na prawidłowe osadzenie i kontakt noży. Przed ponownym załączeniem upewnij się, że obwód nie jest obciążony lub że prąd roboczy nie przekracza wartości znamionowej wkładki. Nie stosuj wkładek o wyższym prądzie niż przewidziany dla danego obwodu.

FAQ

• Co oznacza oznaczenie gG na wkładce? Oznacza charakterystykę zwłoczną (ogólnego przeznaczenia – “general purpose”). Wkładka ta jest odporna na krótkotrwałe przeciążenia (np. rozruch silnika) i wyłącza dopiero przy długotrwałym przeciążeniu lub zwarciu.
• Czy tę wkładkę można stosować w obwodach prądu stałego (DC)? Podane napięcie znamionowe 500 V AC dotyczy prądu przemiennego. W przypadku prądu stałego parametry wyłączania mogą być inne – przed zastosowaniem w obwodzie DC należy sprawdzić dane katalogowe producenta dotyczące kompatybilności.
• Jakie są zalety zaczepów izolowanych? Zaczepy izolowane pokrywają metalowe noże wkładki, co chroni przed przypadkowym dotknięciem części pod napięciem podczas wkładania lub wyjmowania wkładki, nawet jeśli podstawa jest pod napięciem (przy zachowaniu szczególnej ostrożności). Zwiększa to bezpieczeństwo obsługi.
