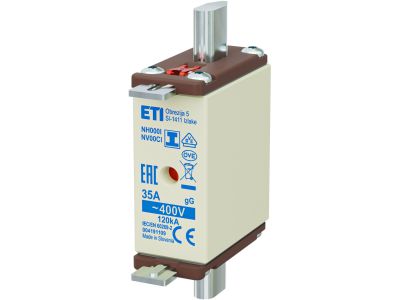

Wkładka bezpiecznikowa (topikowa) NH000/I 35A gG 400V zwłoczna / Zaczepy izolowane | 004191109 Eti

Alternatywny kod produktu: NH000/I gG 35A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000/I 35A (symbol 004191109) to wysokiej jakości wkładka topikowa o charakterystyce zwłocznej, przeznaczona do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Zaprojektowana do pracy w układach 400V prądu przemiennego, charakteryzuje się szybkim i precyzyjnym działaniem w przypadku wystąpienia zakłóceń. Izolowane zaczepy ułatwiają bezpieczny montaż i wymianę, minimalizując ryzyko porażenia prądem.

• Charakterystyka zwłoczna gG: Zapewnia ochronę przed przeciążeniami, opóźniając reakcję w przypadku krótkotrwałych przeciążeń, a jednocześnie szybko przerywa obwód przy zwarciach – idealna do ochrony kabli i urządzeń.
• Napięcie znamionowe 400V AC: Przeznaczona do pracy w sieciach trójfazowych i obwodach 400V, zapewniając skuteczną ochronę w instalacjach przemysłowych i energetycznych.
• Prąd znamionowy 35A: Zapewnia odpowiednią ochronę dla obwodów o prądzie nominalnym do 35A, zależnie od dobranej charakterystyki zabezpieczenia.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i wymianę wkładki – izolacja zapobiega przypadkowym zwarciom podczas obsługi.
• Klasa NH000/I: Kompaktowa konstrukcja, łatwa w montażu w gniazdach bezpiecznikowych NH, co ułatwia integrację w szafach rozdzielczych i układach zabezpieczeń.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I 35A spełnia wymagania normy PN-EN 60269 dotyczącej bezpieczników topikowych niskonapięciowych. Produkt posiada deklarację zgodności CE i spełnia restrykcyjne standardy bezpieczeństwa dla aparatury elektrycznej.

Zastosowanie

Wkładki bezpiecznikowe NH000/I 35A znajdują szerokie zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przeciążeniami i zwarciami. Ich wszechstronność sprawia, że są niezbędnym elementem w wielu gałęziach przemysłu i energetyce.

• Ochrona obwodów rozdzielczych w szafach sterowniczych i tablicach rozdzielczych.
• Zabezpieczenie linii zasilających maszyny i urządzenia przemysłowe o prądzie do 35A.
• Ochrona obwodów oświetleniowych i gniazd w instalacjach budynkowych.
• Stosowanie w układach automatyki i sterowania, gdzie wymagana jest niezawodna ochrona.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że gniazdo bezpiecznikowe jest wolne od zanieczyszczeń i uszkodzeń mechanicznych. Wkładkę należy włożyć pionowo do gniazda, aż zaczepy izolowane znajdą się w odpowiednich prowadnicach. Po montażu należy sprawdzić prawidłowość połączenia i brak luzów. Wymianę wkładki wykonywać wyłącznie po odłączeniu zasilania.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki? Wkładka posiada charakterystykę gG, co oznacza, że jest zwłoczna – reaguje wolniej na krótkotrwałe przeciążenia, a szybciej na zwarcia, zapewniając odpowiednią ochronę kabli i urządzeń.
• Czy wkładka jest kompatybilna z innymi typami bezpieczników? Wkładka NH000/I jest przeznaczona do gniazd bezpiecznikowych NH – nie jest kompatybilna z innymi typami wkładek (np. DIAZED, NEOZED).
• Jakie są zalecenia dotyczące doboru prądu znamionowego? Prąd znamionowy 35A powinien być dobierany na podstawie maksymalnego prądu obwodu, biorąc pod uwagę charakterystykę zabezpieczanego odbiornika. Zawsze należy kierować się zaleceniami projektanta instalacji.
