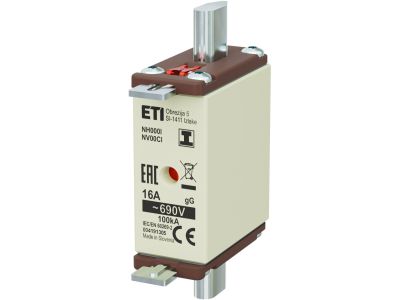

Wkładka bezpiecznikowa (topikowa) NH000/I 16A gG 690V zwłoczna / Zaczepy izolowane | 004191305 Eti

Alternatywny kod produktu: NH000/I gG 16A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I o symbolu 004191305 to element zabezpieczający obwody elektryczne o prądzie znamionowym 16A i napięciu 690V AC. Dzięki charakterystyce gG (zwłocznej) oraz izolowanym zaczepom zapewnia niezawodną ochronę przy jednoczesnym bezpieczeństwie montażu. Wkładka przeznaczona jest do standardowych uchwytów bezpiecznikowych wielkości NH000/I.

• Prąd znamionowy 16A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 690V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka gG (zwłoczna): Pozwala na przepięcia rozruchowe odbiorników takich jak silniki czy transformatory bez zbędnego wyzwalania, przy zachowaniu ochrony zwarciowej.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i demontaż w rozłącznikach bezpiecznikowych, redukując ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Wielkość NH000/I: Kompaktowa wkładka pasująca do standardowych uchwytów NH000, optymalna do rozdzielnic głównych i podrozdzielnic.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych oraz posiada certyfikat CE. Produkt jest zgodny z obowiązującymi standardami DIN i IEC, co gwarantuje niezawodność i bezpieczeństwo w instalacjach elektrycznych.

Zastosowanie

Dzięki parametrom 16A/690V i charakterystyce zwłocznej wkładka znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i komercyjnych.

• Ochrona przewodów i kabli w rozdzielnicach głównych oraz podrozdzielnicach przed zwarciem i przeciążeniem.
• Zabezpieczanie obwodów silnikowych (rozruch silników) – charakterystyka zwłoczna pozwala na chwilowe wyższe prądy rozruchowe.
• Stosowanie w instalacjach o napięciu do 690V, np. w obwodach zasilania maszyn przemysłowych.
• Ochrona transformatorów, baterii kondensatorów i innych odbiorników o znacznym prądzie rozruchowym.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do wymiany lub instalacji należy bezwzględnie odłączyć napięcie od obwodu. Używać odpowiednich narzędzi izolowanych. Wkładkę osadzić w uchwycie bezpiecznikowym zgodnie z kierunkiem montażu – izolowane zaczepy ułatwiają prawidłowe ułożenie. Nie przekraczać prądu znamionowego 16A ani napięcia 690V. W przypadku wątpliwości sprawdzić dokumentację techniczną producenta.

FAQ

• Co oznacza charakterystyka gG? Charakterystyka gG (zwłoczna) oznacza, że bezpiecznik jest przeznaczony do ogólnego stosowania (zabezpieczenie przewodów i kabli) i charakteryzuje się zwłoką działania, umożliwiającą przepięcia rozruchowe odbiorników.
• Czy wkładkę można stosować w obwodach z silnikami? Tak, charakterystyka zwłoczna pozwala na opóźnienie zadziałania podczas rozruchu silnika, pod warunkiem że prąd rozruchowy nie przekracza charakterystyki bezpiecznika. Należy dobrać wkładkę odpowiednio do prądu znamionowego silnika.
• Jakie są zalety zaczepów izolowanych? Zaczepy izolowane zwiększają bezpieczeństwo podczas montażu i demontażu – chronią przed przypadkowym dotknięciem części przewodzących pod napięciem oraz ułatwiają wymianę wkładki w trudno dostępnych miejscach.
