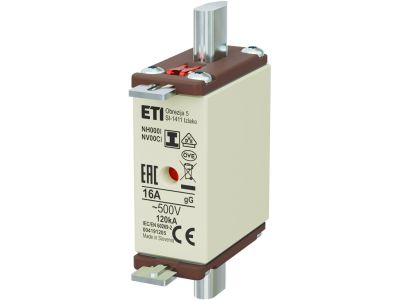

Wkładka bezpiecznikowa (topikowa) NH000/I 16A gG 500V zwłoczna / Zaczepy izolowane | 004191205 Eti

Alternatywny kod produktu: NH000/I gG 16A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I 16A gG 500V zwłoczna z zaczepami izolowanymi (symbol 004191205) to element zabezpieczający dedykowany do ochrony przewodów i urządzeń przed skutkami przeciążeń oraz zwarć. Dzięki charakterystyce zwłocznej (gG) doskonale sprawdza się w obwodach, gdzie występują krótkotrwałe prądy rozruchowe, a zaczepy izolowane zwiększają bezpieczeństwo montażu i eksploatacji.

• Prąd znamionowy 16 A: Zapewnia skuteczną ochronę w obwodach o umiarkowanym obciążeniu, dopasowując się do typowych potrzeb instalacji niskiego napięcia.
• Charakterystyka zwłoczna gG (ogólnego przeznaczenia): Umożliwia bezpieczną pracę w obwodach z silnikami, transformatorami lub kondensatorami, gdzie przepięcia rozruchowe są chwilowo wyższe od prądu znamionowego.
• Napięcie znamionowe 500 V AC: Gwarantuje niezawodne działanie w sieciach niskiego napięcia o napięciu roboczym do 500 V, co jest standardem w rozdzielnicach przemysłowych i budynkowych.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż na szynie lub w podstawie NH, minimalizując ryzyko przypadkowego kontaktu z elementami pod napięciem podczas wymiany wkładki.
• Rozmiar NH000/I: Kompaktowa obudowa ułatwia zastosowanie w ograniczonej przestrzeni rozdzielnicy, przy zachowaniu pełnych parametrów zabezpieczeniowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH000/I 16A gG 500V zwłoczna z zaczepami izolowanymi została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania stawiane aparaturze modułowej stosowanej w bezpiecznych instalacjach elektrycznych.

Zastosowanie

Wkładka topikowa NH000/I znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed przeciążeniem i zwarciem, zwłaszcza w obwodach o charakterystyce indukcyjnej.

• Zabezpieczenie obwodów sterowania i automatyki budynkowej (oświetlenie, wentylacja, pompy).
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Stosowanie w podstawach bezpiecznikowych NH000 jako element zabezpieczający przed zwarciem w torach zasilania urządzeń elektronicznych.
• Zabezpieczenie obwodów odbiorników o podwyższonym prądzie rozruchowym (silniki, transformatory) dzięki charakterystyce zwłocznej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia w obwodzie i zabezpieczeniu przed ponownym załączeniem. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH000/I, która jest montowana na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy. Przed zamknięciem obwodu sprawdzić, czy zaczepy izolowane są prawidłowo osadzone, a przekrój przewodów dobrany do prądu znamionowego 16 A zgodnie z dokumentacją techniczną. Moment dokręcania zacisków oraz parametry przewodów należy stosować według instrukcji producenta podstawy.

FAQ

• Co oznacza charakterystyka gG? gG to symbol wkładki bezpiecznikowej o charakterystyce zwłocznej, ogólnego przeznaczenia. Oznacza, że wkładka jest przystosowana do zabezpieczania przewodów i rozdzielnic, a dzięki zwłoce wytrzymuje krótkotrwałe prądy rozruchowe (np. silników) bez zbędnego wyłączania.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe wynosi 500 V AC, co pozwala na stosowanie w standardowych sieciach niskiego napięcia (np. 230/400 V).
• Czy zaczepy izolowane są wymienne? Zaczepy są integralną częścią wkładki i nie są przeznaczone do wymiany. Ich izolacja zwiększa bezpieczeństwo podczas manipulacji wkładką – nawet przy lekkim dotknięciu nie ma bezpośredniego kontaktu z metalowymi elementami przewodzącymi prąd.
