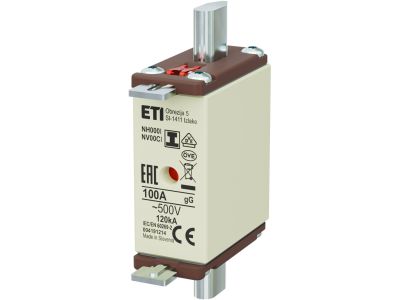

Wkładka bezpiecznikowa (topikowa) NH000/I 100A gG 500V zwłoczna / Zaczepy izolowane | 004191214 Eti

Alternatywny kod produktu: NH000/I gG 100A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000/I o prądzie znamionowym 100 A i napięciu znamionowym 500 V AC, z charakterystyką gG (zwłoczną) oraz zaczepami izolowanymi. Symbol 004191214. Przeznaczona do montażu w podstawach bezpiecznikowych NH jako element ochronny obwodów elektrycznych.

• Prąd znamionowy 100 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, umożliwiając selektywną ochronę przed przeciążeniami i zwarciami.
• Napięcie znamionowe 500 V: gwarantuje wytrzymałość dielektryczną w instalacjach przemysłowych i rozdzielnicach niskiego napięcia.
• Charakterystyka gG (zwłoczna): umożliwia współpracę z urządzeniami o dużym prądzie rozruchowym, ograniczając fałszywe wyłączanie i zapewniając ciągłość zasilania.
• Zaczepy izolowane: ułatwiają bezpieczny montaż i wymianę wkładki w podstawie, redukując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Wymiary NH000/I: kompaktowa wkładka dopasowana do standardowych podstaw bezpiecznikowych NH, oszczędzająca miejsce w rozdzielnicy.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania odpowiednich norm europejskich dla bezpieczników topikowych niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami i standardami bezpieczeństwa. Zaleca się stosowanie w instalacjach projektowanych zgodnie z wytycznymi normy DIN VDE.

Zastosowanie

Wkładka bezpiecznikowa NH nadaje się do ochrony obwodów w rozdzielnicach głównych i podrozdzielnicach, a także w urządzeniach przemysłowych.

• Ochrona obwodów zasilania silników i urządzeń o dużym prądzie rozruchowym (dzięki charakterystyce zwłocznej).
• Zabezpieczenie przeciążeniowe i zwarciowe w rozdzielnicach budynków użyteczności publicznej oraz obiektów przemysłowych.
• Stosowanie w podstawach bezpiecznikowych NH jako elementu selektywnej ochrony – zapewniający koordynację z innymi zabezpieczeniami w instalacji.
• Wymiana wkładek w istniejących rozdzielnicach – uniwersalne wymiary NH000/I pasują do wielu typów podstaw.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie za pomocą wyłącznika nadrzędnego. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (NH) zamontowanej na szynie TH35 lub na płycie montażowej. Upewnij się, że zaczepy izolowane są dobrze osadzone, a styki podstawy nie są uszkodzone. Dokręcanie i momenty zacisków – zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu. Nie używaj wkładki o zbyt niskim prądzie znamionowym – może ulec przedwczesnemu zadziałaniu.

FAQ

• Jaką charakterystykę prądowo-czasową ma ta wkładka? Wkładka posiada charakterystykę gG, co oznacza zwłoczne działanie. Jest przeznaczona do ochrony ogólnego przeznaczenia – zarówno przeciążeniowej, jak i zwarciowej, z opóźnieniem odpowiednim dla obwodów z dużymi prądami rozruchowymi.
• Czy wkładka posiada podświetlenie lub wskaźnik zadziałania? Nie. Wkładka bezpiecznikowa nie zawiera wskaźnika świetlnego. Informację o przepaleniu uzyskuje się poprzez wizualną kontrolę wkładki (przerwany topik) lub przy użyciu miernika.
• Czy stopień ochrony (IP) jest podany dla tej wkładki? Producent nie deklaruje stopnia ochrony IP dla samej wkładki. Ochrona obudowy rozdzielnicy (np. IP40, IP54) decyduje o poziomie bezpieczeństwa przed pyłami i wilgocią. Wkładka jest przeznaczona do montażu wewnątrz rozdzielnicy.
