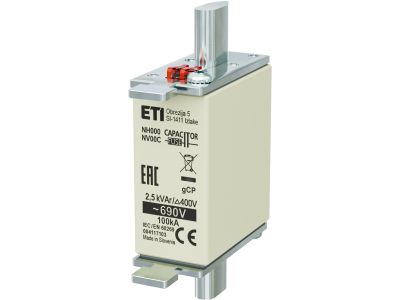

Wkładka bezpiecznikowa (topikowa) NH000 gCP 2,5kVAr/690V kondensatorowa | 004117103 Eti

Alternatywny kod produktu: NH000 2,5kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) kondensatorowa NH000 typu gCP o napięciu 690 V i mocy 2,5 kVAr (symbol 004117103) to dedykowane zabezpieczenie baterii kondensatorów przed zwarciami i przeciążeniami. Charakterystyka gCP zapewnia selektywne odłączanie przy przetężeniach typowych dla obwodów kompensacji mocy biernej. Wkładka w rozmiarze NH000 umożliwia montaż w standardowych podstawach bezpiecznikowych tej wielkości.

• Napięcie znamionowe 690 V: bezpieczna praca w instalacjach przemysłowych z podwyższonym napięciem, np. w układach kompensacji mocy biernej.
• Moc 2,5 kVAr: dedykowana do zabezpieczania kondensatorów o tej mocy znamionowej, zapewniając odpowiednią selektywność i ochronę przed zwarciami wewnętrznymi.
• Charakterystyka gCP: specjalnie opracowana dla obwodów kondensatorów – ogranicza prądy zwarciowe i zapobiega uszkodzeniom łączników oraz samych baterii.
• Wielkość NH000: kompatybilność z popularnymi podstawami bezpiecznikowymi NH000, ułatwiająca szybką wymianę i jednolitą gospodarkę zapasami.
• Budowa topikowa: niezawodne, jednorazowe zabezpieczenie nadprądowe z wyraźnym wskaźnikiem zadziałania (przepalenia wkładki).

Zgodność z Normami

Wkładka bezpiecznikowa kondensatorowa NH000 gCP 2,5 kVAr/690 V została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania dla wkładek topikowych stosowanych w obwodach kondensatorów.

Zastosowanie

Wkładka przeznaczona jest przede wszystkim do ochrony baterii kondensatorów stosowanych w układach kompensacji mocy biernej. Znajduje zastosowanie w instalacjach przemysłowych, rozdzielnicach głównych i pomocniczych oraz w urządzeniach wymagających kompensacji.

• Zabezpieczanie kondensatorów mocy w rozdzielnicach niskiego napięcia (do 690 V).
• Ochrona przed zwarciami wewnętrznymi w bateriach kondensatorów stałych i automatycznych.
• Stosowanie w zestawach kompensacji mocy biernej w halach produkcyjnych, budynkach użyteczności publicznej i obiektach komercyjnych.
• Zabezpieczanie obwodów kondensatorów w układach filtracji harmonicznych (przy zachowaniu odpowiedniej selektywności).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Wkładkę umieszczać w odpowiedniej podstawie bezpiecznikowej dla rozmiaru NH000. Sprawdzić, czy parametry (napięcie, moc) są zgodne z wymaganiami obwodu. Nie przekraczać wartości znamionowych. Przekrój przewodów przyłączeniowych do podstawy dobrać zgodnie z obowiązującymi normami i obciążalnością prądową.

FAQ

• Czy wkładka gCP może być stosowana zamiast standardowej wkładki gL/gG w obwodzie kondensatora? Nie. Charakterystyka gCP (kondensatorowa) jest dostosowana do specyficznych prądów udarowych i przeciążeniowych występujących w układach kondensatorów. Stosowanie wkładek gL/gG może prowadzić do nieuzasadnionych wyłączeń lub braku ochrony.
• Jaki jest stopień ochrony (IP) tej wkładki? Stopień ochrony zależy od użytej podstawy bezpiecznikowej i obudowy. Sama wkładka topikowa nie ma przypisanego stopnia IP – ochronę zapewnia podstawą i rozdzielnica.
• Czy wkładka ma wskaźnik zadziałania? Wkładka topikowa NH000 zazwyczaj wyposażona jest we wbudowany wskaźnik (np. trzpień wysuwany), który informuje o przepaleniu. W przypadku braku widocznego wskaźnika zaleca się sprawdzenie ciągłości obwodu miernikiem.
