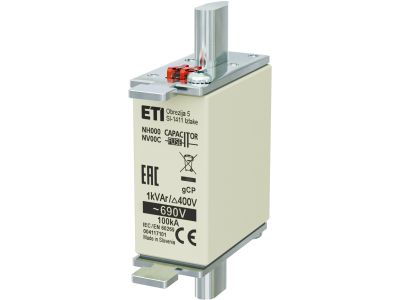

Wkładka bezpiecznikowa (topikowa) NH000 gCP 1kVAr/690V kondensatorowa | 004117101 Eti

Alternatywny kod produktu: NH000 1kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 gCP 1kVAr/690V kondensatorowa, oznaczona symbolem 004117101, przeznaczona jest do zabezpieczania baterii kondensatorów w instalacjach elektrycznych. Dzięki charakterystyce gCP oraz znamionowemu napięciu 690 V AC i mocy biernej 1 kVAr zapewnia skuteczną ochronę zwarciową i przepięciową dostosowaną do specyfiki obciążeń pojemnościowych. Wkładka w rozmiarze NH000 pozwala na łatwy montaż w standardowych podstawach bezpiecznikowych na szynie TH35.

• Rozmiar NH000: kompatybilność z popularnymi podstawami bezpiecznikowymi, co ułatwia wymianę i serwis w rozdzielnicach przemysłowych.
• Napięcie znamionowe 690 V AC: możliwość stosowania w sieciach trójfazowych o podwyższonym napięciu, typowych w instalacjach przemysłowych.
• Moc bierna 1 kVAr: wkładka dedykowana do ochrony kondensatorów o tej mocy, dobrana tak, aby wytrzymywała udary prądowe podczas załączania baterii.
• Charakterystyka gCP: specjalna krzywa wyłączania optymalizowana do zabezpieczania obwodów pojemnościowych, minimalizująca ryzyko przedwczesnego zadziałania przy prądach ładowania.
• Wysoka zdolność wyłączania: skuteczne przerywanie prądów zwarciowych w obwodach kondensatorów, zapewniające bezpieczeństwo personelu i sprzętu.

Zgodność z Normami

Wkładka bezpiecznikowa produkowana jest zgodnie z europejskimi standardami dla bezpieczników przemysłowych. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowanie w instalacjach zgodnych z wymaganiami norm DIN oraz odpowiednich przepisów krajowych zapewnia niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Wkładka NH000 gCP 1kVAr/690V przeznaczona jest przede wszystkim do zabezpieczania baterii kondensatorów w układach kompensacji mocy biernej. Sprawdza się w różnych scenariuszach instalacyjnych:

• Ochrona pojedynczych kondensatorów mocy w szafach kompensacyjnych w przemyśle.
• Zabezpieczenie grup kondensatorów w rozdzielnicach głównych oraz podrozdzielnicach.
• Stosowanie w instalacjach z automatycznymi regulatorami mocy biernej, gdzie wymagana jest szybka i niezawodna ochrona zwarciowa.
• Montaż w układach zasilania urządzeń generujących wyższe harmoniczne, gdzie standardowe bezpieczniki mogłyby przedwcześnie wyłączać.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie od całego obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH000 zamontowanej na szynie TH35. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia, zgodnie z dokumentacją producenta. Moment dokręcania śrub w podstawie powinien być zgodny z instrukcją dostarczoną przez producenta podstawy. Po zamontowaniu sprawdź poprawność osadzenia wkładki – musi być pewnie zablokowana w uchwycie.

FAQ

• Co oznacza oznaczenie gCP na wkładce? Oznaczenie gCP (gC – kondensatorowa) to charakterystyka bezpiecznika przystosowanego do zabezpieczania baterii kondensatorów. Zapewnia ona odpowiednio wysoką wytrzymałość na prądy udarowe powstające przy załączaniu kondensatorów oraz skuteczne przerywanie prądów zwarciowych.
• Czy mogę użyć tej wkładki do ochrony transformatora lub silnika? Nie. Wkładka z charakterystyką gCP jest przeznaczona wyłącznie do obwodów pojemnościowych. Do ochrony transformatorów, silników czy innych odbiorników należy stosować bezpieczniki o innych charakterystykach (np. gG, aM).
• Jaki jest stopień ochrony (IP) tej wkładki? Dla samych wkładek bezpiecznikowych nie określa się stopnia ochrony IP. Ochrona przed dotykiem i wpływami środowiska jest zapewniana przez obudowę podstawy bezpiecznikowej oraz szafę rozdzielnicy, w której są montowane.
